Электросхема двигателя 20SE тип 2 Opel Carlton

Электрическая схема двигателя Opel Carlton 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 года выпуска.

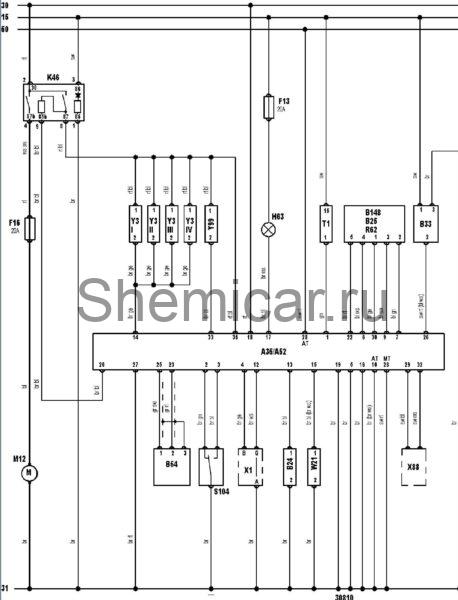

Электросхема системы управления двигателем 20SE: Bosch Motronic ML4.1 — 2.0 литра.

обозначения к электрической схеме Opel Carlton

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A35	Электронный блок управления двигателем
A52	Коммутатор системы зажигания
B24	Датчик температуры охлаждающей жидкости
B25	Датчик температуры воздуха на впуске
B33	Датчик скорости автомобиля
B54	Датчик положения коленчатого вала
B148	Датчик расхода воздуха (VAF)
F13	Предохранитель
F16	Предохранитель
H63	Индикатор неисправности системы управления двигателем (MIL)
K46	Блок реле
M12	Топливныйнасос
R62	Резистор регулировки СО
S104	Концевой выключатель дроссельной заслонки
T1	Катушка зажигания
W21	Октан-корректор
X1	Диагностический разъем (DLC)
X88	Разъем кондиционера
Y3I	Форсунка
Y3II	Форсунка
Y3III	Форсунка
Y3IV	Форсунка
Y99	Клапан управления перепуском воздуха на холостом ходу

цвета проводов на схеме.
