Электросхема АБС Mazda MX-5
Электрическая схема кондиционера Mazda MX-5 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

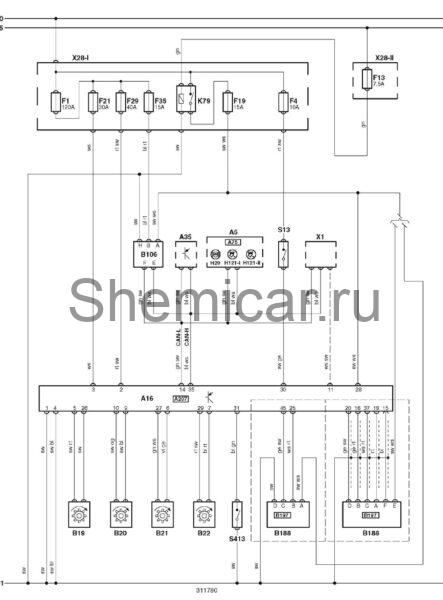

Электросхема АБС — Bosch ABS/TCS/ ESP.
обозначения к электрической схеме Mazda MX-5
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A16 | Электронный блок управления ABS |
A35 | Электронный блок управления двигателем (ECM) |
A75 | Блок управления комбинацией приборов |
A207 | Блок управления ESP (система поддержания курсовой устойчивости) |
B19 | Датчик частоты вращения левого переднего колеса |
B20 | Датчик частоты вращения правого переднего колеса |
B21 | Датчик частоты вращения левого заднего колеса |
B22 | Датчик частоты вращения правого заднего колеса |
B106 | Датчик положения рулевого колеса |
B188 | Датчик бокового перемещения |
B197 | Датчик бокового ускорения |
CAN-H | Шина данных CAN — высокий уровень |
CAN-L | Шина данных CAN — низкийуровень |
F1 | Предохранитель |
F4 | Предохранитель |
F13 | Предохранитель |
F19 | Предохранитель |
F21 | Предохранитель |
F29 | Предохранитель |
F35 | Предохранитель |
H29 | Индикатор ABS |
K79 | Реле основных цепей зажигания |
S13 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
S413 | Выключатель системы курсовой устойчивости (ESP) |
X1 | Диагностический разъем (DLC) |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
