Электросхемы Citroen C5

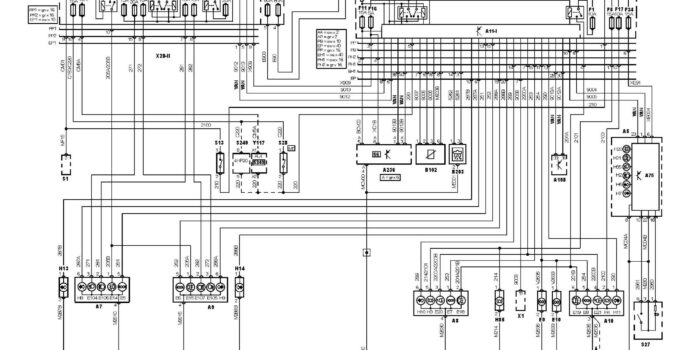

Электрическая схема внешнего освещения Citroen C5 2000, 2001, 2002 года выпуска. Электросхема внешнего освещения- седан   обозначения к электрической схеме Сitroen C5 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A7 Левая фара всборе...

Электрическая схема звукового сигнала Citroen C5 2000, 2001, 2002 года выпуска. Электросхема звукового сигнала    обозначения к электрической схеме Сitroen C5 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A11-I Многофункциональный блок управления 1 A11-II Многофункциональный блок...

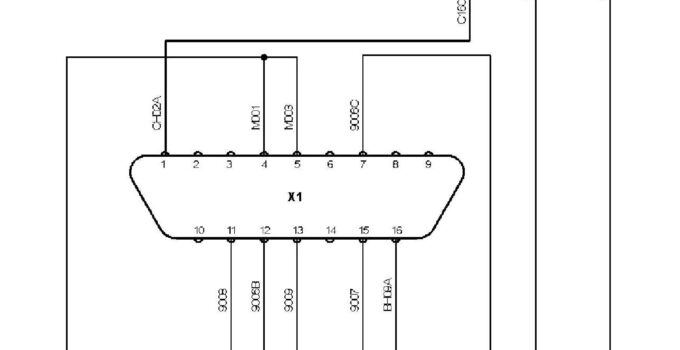

Электрическая схема диагностического разъема Citroen C5 2000, 2001, 2002 года выпуска. Электросхема диагностического разъема (DLC)   обозначения к электрической схеме Сitroen C5 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A11-I Многофункциональный блок управления 1 A16...

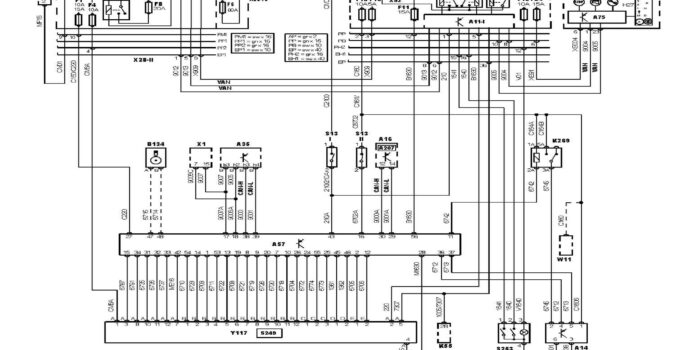

Электрическая схема АКПП  Citroen C5 2000, 2001, 2002 года выпуска. Электросхема автоматической коробки переключения передач   обозначения к электрической схеме Сitroen C5 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A11-I Многофункциональный блок...

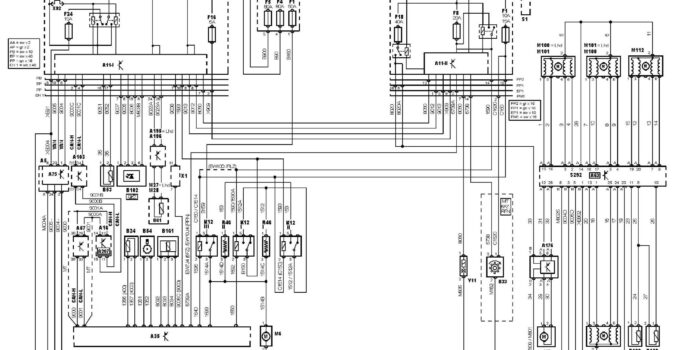

Электрическая схема кондиционера  Citroen C5 2000, 2001, 2002 года выпуска. Электросхема кондиционера — автоматическое управление температурой   обозначения к электрической схеме Сitroen C5 15 Замок зажигания — зажигание включено 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A11-I Многофункциональный...
