Электросхема DLC тип 1 Mercedes Benz Sprinter
Электрическая схема DLC Mercedes Benz Sprinter 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

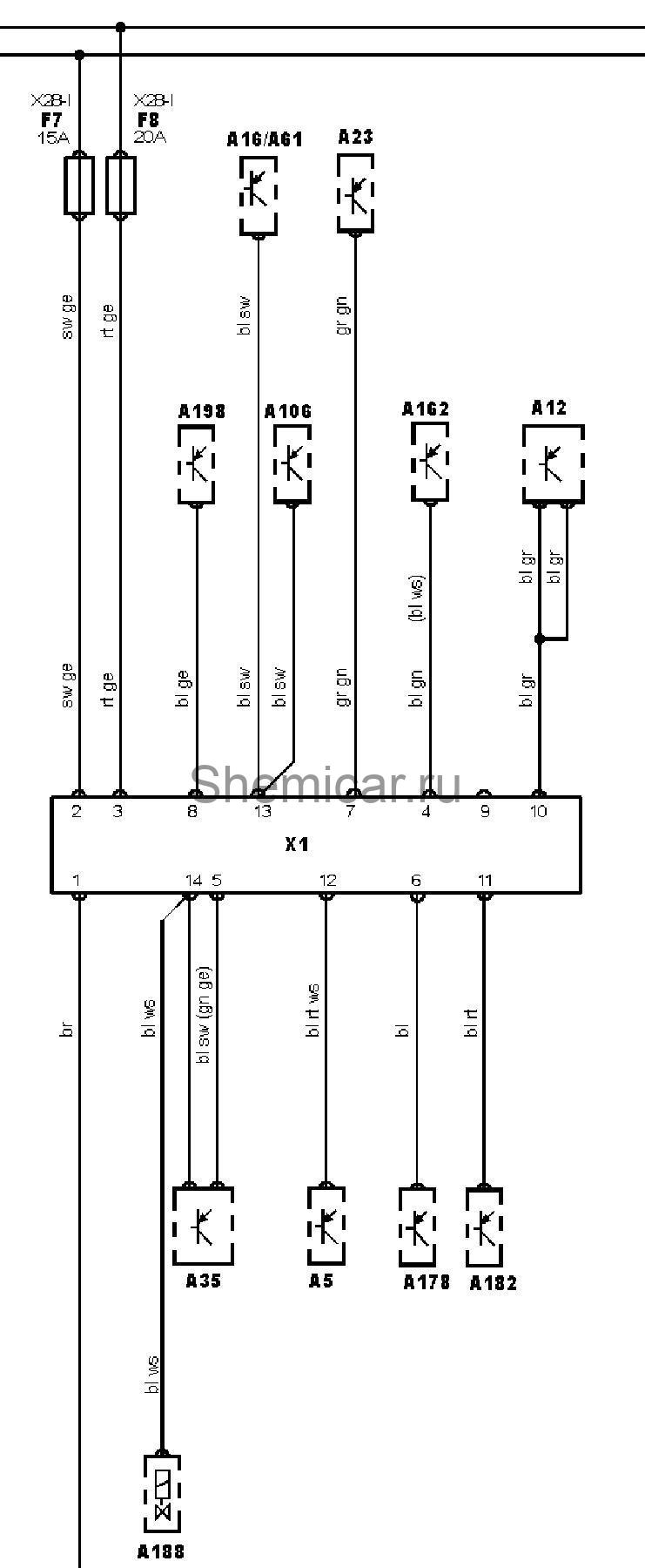

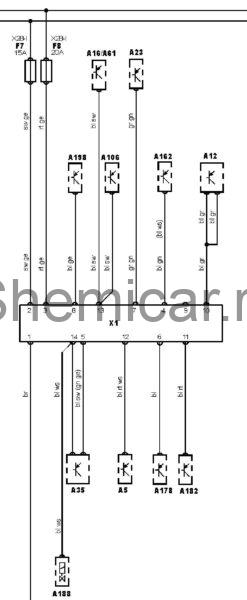

Электросхема диагностического разъема (DLC).
обозначения к электрической схеме Mercedes Benz Sprinter
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A12 | Блок управления частотой вращения холостого хода |
A16 | Электронный блок управления ABS |
A23 | Блок управления противоугоннойсистемой |
A35 | Электронный блок управления двигателем (ECM) |
A61 | Электронный блок управления противобуксовочной системой |
A106 | Электронный блок управления 4WD |
A162 | Электронный блок управления иммобилайзером |
A178 | Блок управления навигационной системой |
A182 | Блок управления дополнительным отопителем |
A188 | Блок управления э/м клапаном отсечки подачи топлива |
A198 | Электронный блок управления SRS |
EP14 | Точка массы |
EP4 | Точка массы |
F7 | Предохранитель |
F8 | Предохранитель |
X1 | Диагностический разъем (DLC) |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
