Электросхема освещения салона тип 2 Mercedes Benz Sprinter

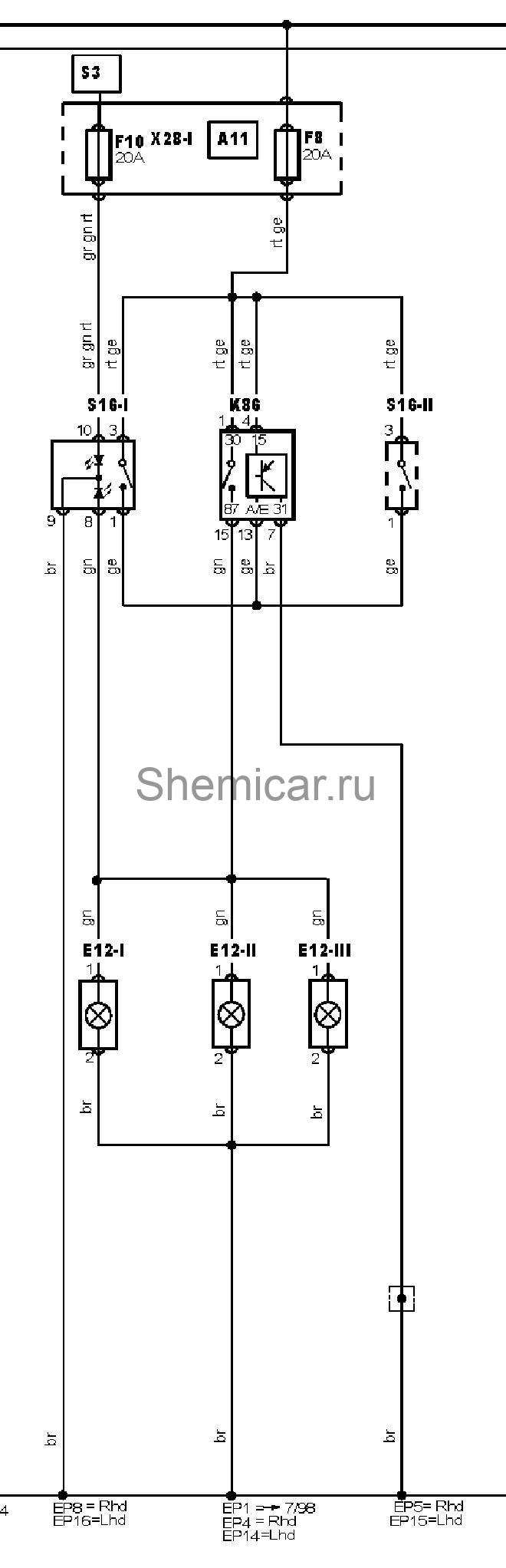

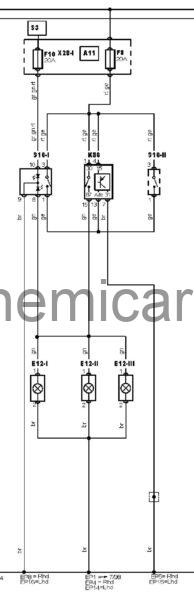

Электрическая схема освещения салона Mercedes Benz Sprinter 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Электросхема ламп освещения салона (дополнительные).

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
EP1	Точка массы
EP14	Точка массы
EP15	Точка массы
EP16	Точка массы
EP4	Точка массы
EP5	Точка массы
EP8	Точка массы
E12-I	Лампа освещения салона (передняя)
E12-II	Лампа освещения салона (передняя)
E12-III	Лампа освещения салона (передняя)
F8	Предохранитель
F10	Предохранитель
K86	Реле лампы освещения салона
S3	Выключатель фар
S16-I	Выключатель освещения салона
S16-II	Выключатель освещения салона
X28-I	Блок предохранителей/реле, рулевая колонка

цвета проводов на схеме.
