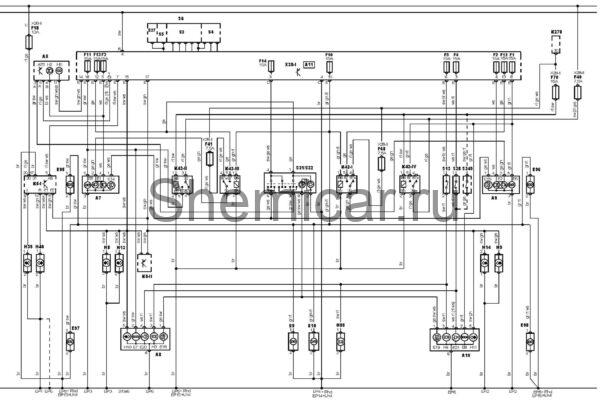

Электросхема внешнего освещения тип 4 Mercedes Benz Sprinter

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A7

Левая фара всборе

A8

Левый задний фонарь всборе

A9

Правая фара всборе

A10

Правый задний фонарь в сборе

A11

Многофункциональный блок управления

A75

Блок управления комбинацией приборов

EP1

Точка массы

EP14

Точка массы

EP15

Точка массы

EP2

Точка массы

EP3

Точка массы

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

E1

Лампа левой фары

E2

Лампа правой фары

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

E95

Лампа бокового габарита (левый передний)

E96

Лампа бокового габарита (правый передний)

E97

Лампа бокового габарита (левый задний)

E98

Лампа бокового габарита (правый задний)

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F18

Предохранитель

F40

Предохранитель

F41

Предохранитель

F68

Предохранитель

F70

Предохранитель

H2

Индикатор включения дальнего света фар

H3

Лампа левого стоп-сигнала

H4

Лампа правогостоп-сигнала

H6

Индикатор указателей поворота (левый или единственный)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателяповорота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота / габарит

H39

Левый задний повторитель указателей поворота / габарит

H40

Правый задний повторитель указателей поворота / габарит

H85

Лампа центрального стоп-сигнала

K5-I

Реле-прерыватель указателей поворота

K5-II

Реле-прерыватель указателей поворота

K42-I

Реле системы освещения в дневное время

K42-II

Реле системы освещения в дневное время

K42-III

Реле системы освещения в дневное время

K42-IV

Реле системы освещения в дневное время

K270

Реле основных цепей

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S249

Датчик положения селектора

X28-I

Блок предохранителей/реле, рулевая колонка

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
