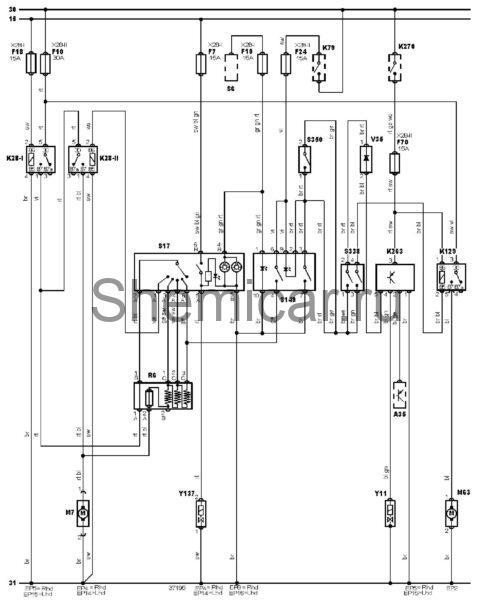

Электросхема кондиционирования тип 3 Mercedes Benz Sprinter

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем (ECM)

EP14

Точка массы

EP15

Точка массы

EP16

Точка массы

EP2

Точка массы

EP4

Точка массы

EP5

Точка массы

EP8

Точка массы

F7

Предохранитель

F10

Предохранитель

F18

Предохранитель

F24

Предохранитель

F70

Предохранитель

K28-I

Реле электродвигателя вентилятора отопителя

K28-I

Реле электродвигателя вентилятора отопителя

K79

Реле основных цепей зажигания

K129

Реле электродвигателя вентилятора конденсатора кондиционера

K263

Реле отключения электромагнитной муфты компрессора кондиционера

K270

Реле основных цепей

M7

Электродвигатель вентилятора кондиционера/отопителя

M63

Электродвигатель вентилятора конденсатора кондиционера

R6

Резистор электродвигателя вентилятора отопителя

S6

Комбинированный переключатель

S17

Выключатель электродвигателя вентилятора кондиционера/отопителя

S149

Главный выключатель кондиционера

S338

Двойной датчик-выключатель по давлению хладагента в системе кондиционирования

S350

Выключатель режима обдува стекол (кондиционер/отопитель)

V35

Диод муфты компрессора кондиционера

Y11

Электромагнитная муфта компрессора кондиционера

Y137

Э/м клапан привода заслонки забора воздуха (кондиционер/отопитель)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
