Электросхема очистителей тип 1 Mercedes Benz Sprinter

Электрическая схема очистителей и омывателей Mercedes Benz Sprinter 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

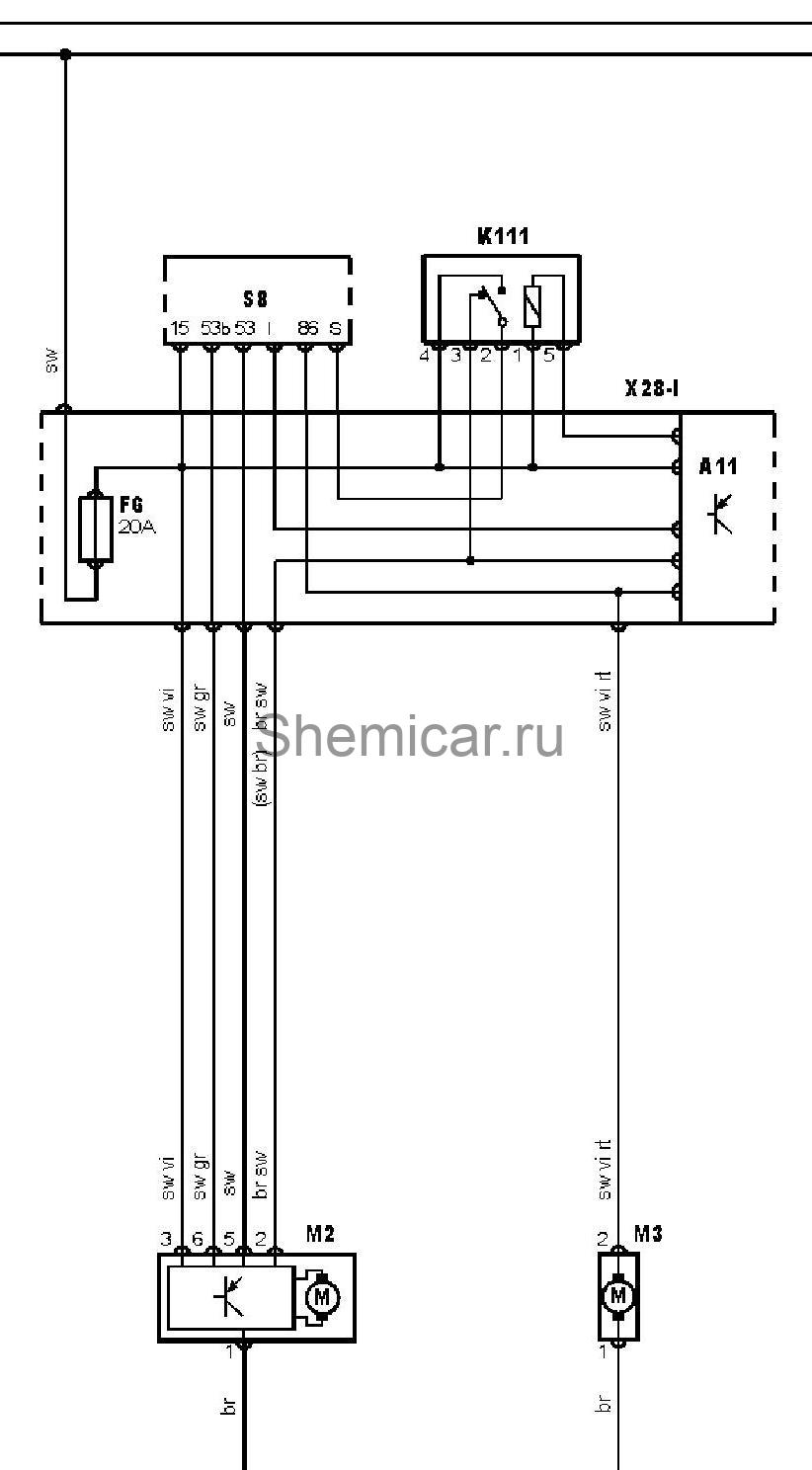

Электросхема очистителей и омывателей.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
EP14	Точка массы
EP2	Точка массы
EP4	Точка массы
F6	Предохранитель
K111	Реле электродвигателя очистителя лобового стекла
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
S8	Переключатель управления очистителем / омывателем лобового стекла
X28-I	Блок предохранителей/реле, рулевая колонка

цвета проводов на схеме.
