Электросхема освещения салона тип 3 Mercedes Benz Sprinter

Электрическая схема освещения салона Mercedes Benz Sprinter 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

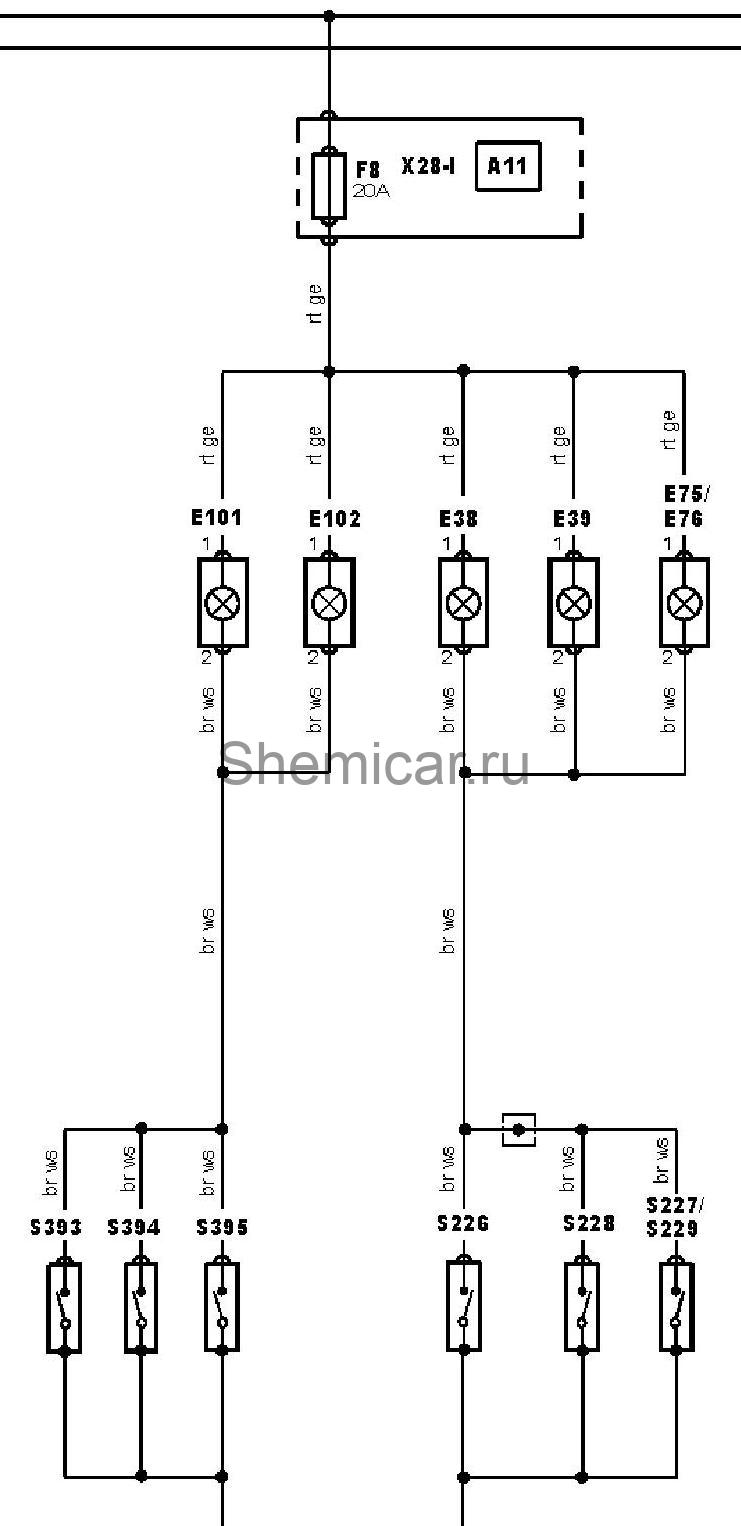

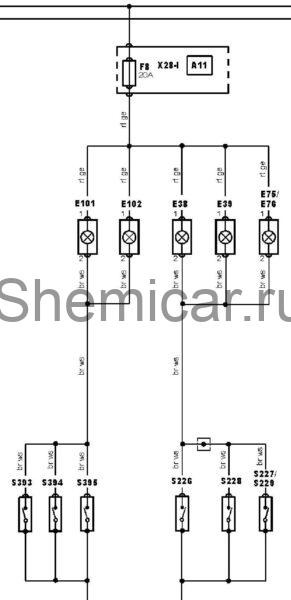

Электросхема ламп освещения салона (лампы освещения проема двери).

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
E38	Лампа подсветки проема двери (левая или единственная)
E39	Лампа подсветки проема двери (правая)
E75	Лампа подсветки проема двери (левой задней)
E76	Лампа подсветки проема двери (правой задней)
E101	Лампа подсветки проема сдвижной двери (левой)
E102	Лампа подсветки проема сдвижной двери (правой)
F8	Предохранитель
S226	Концевой выключатель двери водителя
S227	Концевой выключатель левой задней двери
S228	Концевой выключатель двери пассажира
S229	Концевой выключатель правой задней двери
S393	Концевой выключатель сдвижной двери (левой)
S394	Концевой выключатель сдвижной двери (правой)
S395	Концевой выключатель задней двери (грузовой отсек)
X28-I	Блок предохранителей/реле, рулевая колонка

цвета проводов на схеме.
