Электросхема очистителей тип 2 Mercedes Benz Sprinter

Электрическая схема очистителей и омывателей Mercedes Benz Sprinter 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

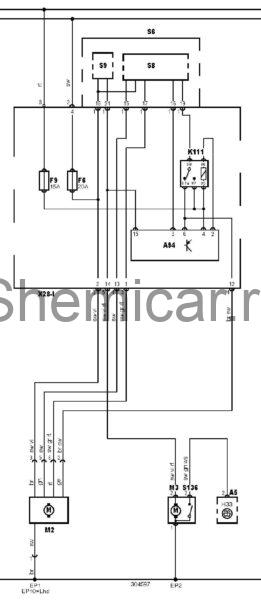

Электросхема очистителей и омывателей — Без датчика дождя.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A94	Интегрированное реле/блок управления
EP1	Точка массы
EP10	Точка массы
EP2	Точка массы
F6	Предохранитель
F9	Предохранитель
H33	Индикатор низкого уровня жидкости в бачке омывателя лобового стекла
K111	Реле электродвигателя очистителя лобового стекла
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
S6	Комбинированный переключатель
S8	Переключатель управления очистителем / омывателем лобового стекла
S9	Выключатель омывателя лобового стекла
S136	Датчик низкого уровня жидкости в бачке омывателя лобового стекла
X28-I	Блок предохранителей/реле 1

цвета проводов на схеме.
