Электросхема подушек безопасности тип 1 Mercedes Benz Sprinter

Электрическая схема подушек безопасности Mercedes Benz Sprinter 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

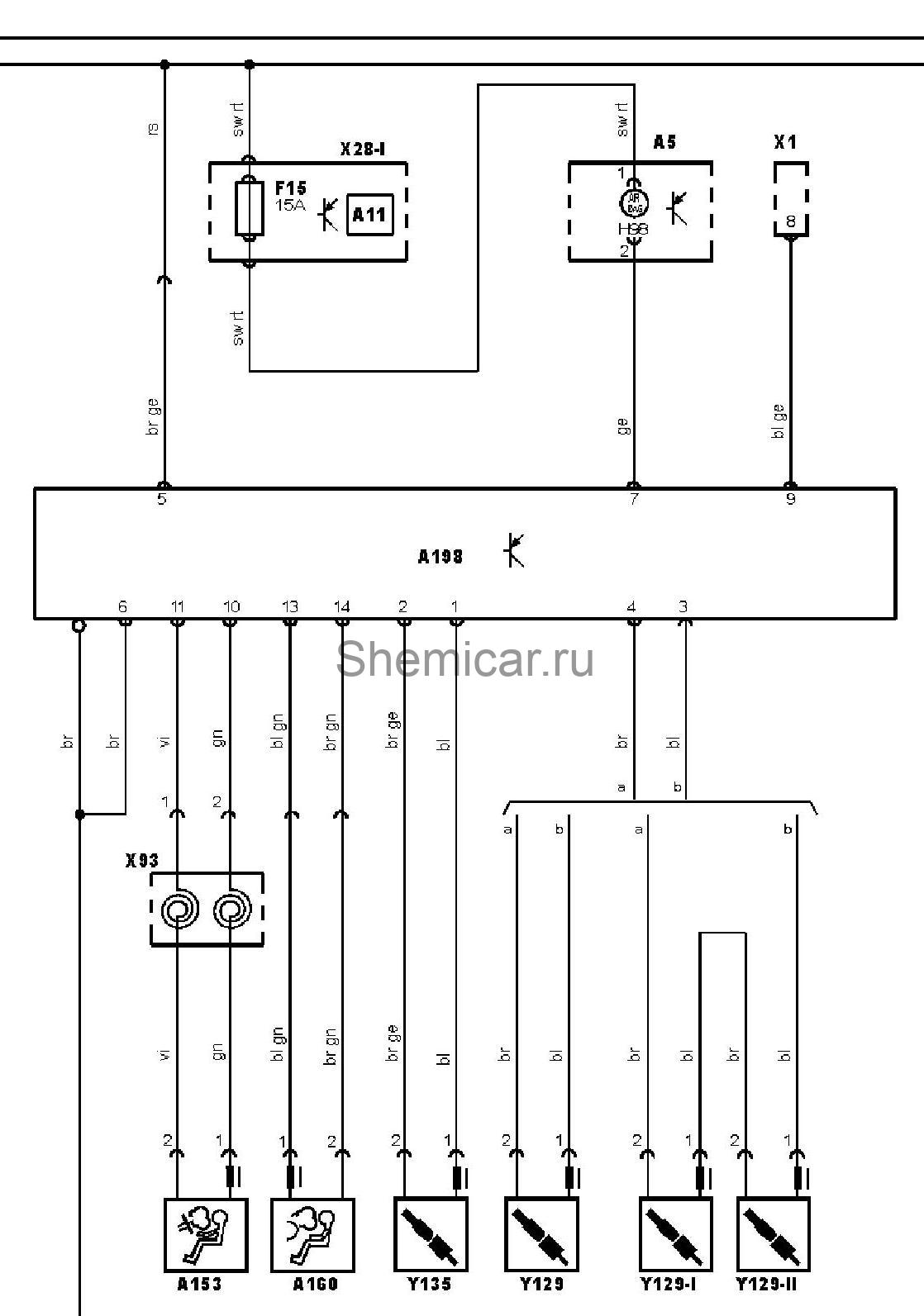

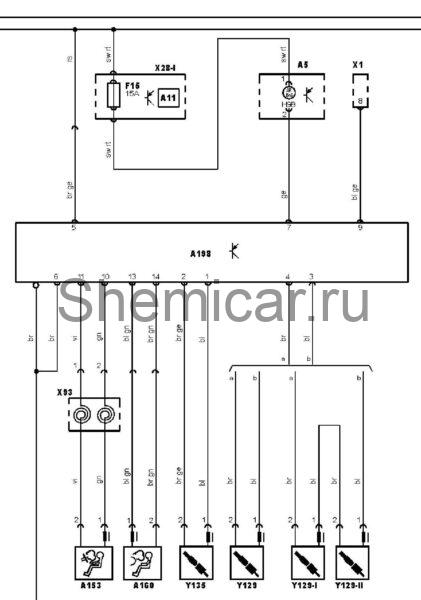

Электросхема подушек безопасности.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Многофункциональный блок управления
A153	Подушка безопасности водителя
A160	Подушка безопасности пассажира
A198	Электронный блок управления SRS
EP10	Точка массы
EP17	Точка массы
F15	Предохранитель
H98	Индикатор SRS
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле, рулевая колонка
X93	Спиральный провод(SRS)
Y129	Преднатяжитель ремня безопасности пассажира
Y129-I	Преднатяжитель ремня безопасности пассажира
Y129-II	Преднатяжитель ремня безопасности пассажира
Y135	Преднатяжитель ремня безопасности водителя

цвета проводов на схеме.
