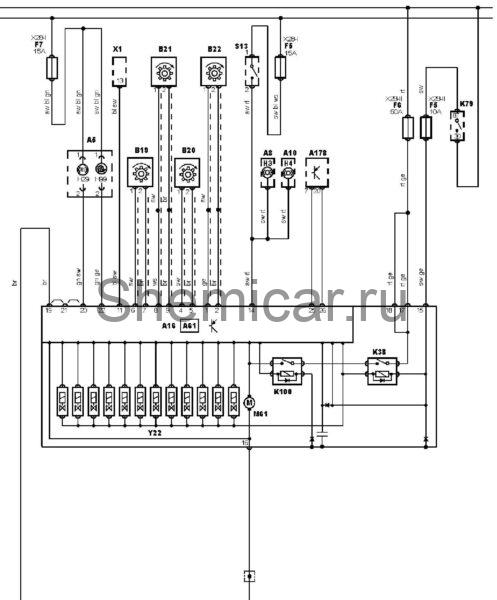

Электросхема АБС тип 2 Mercedes Benz Sprinter

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A8

Левый задний фонарь в сборе

A10

Правый задний фонарь в сборе

A16

Электронный блок управления ABS

A61

Электронный блок управления противобуксовочной системой — если установлен

A178

Блок управления навигационной системой

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

EP11

Точка заземления

EP7

Точка заземления

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

H3

Лампа левого стоп-сигнала

H4

Лампа правого стоп-сигнала

H29

Индикатор ABS

H99

Индикатор противобуксовочной системы

K38

РелеABS

K79

Реле основных цепей

K100

Реле электродвигателя насоса

M61

Электродвигатель насоса

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, под рулевой колонкой

X28-II

Блок предохранителей/реле, под левым сиденьем

Y22

Модулятор давления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
