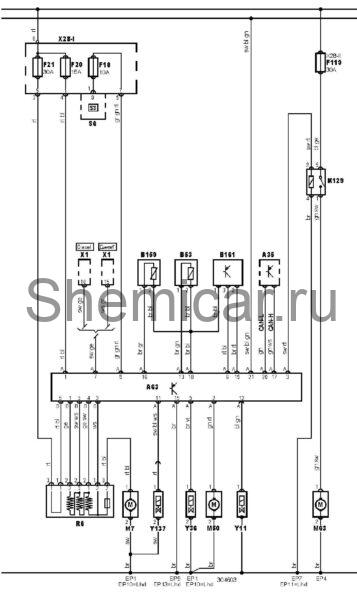

Электросхема кондиционирования тип 4 Mercedes Benz Sprinter

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем (ECM)

A63

Электронный блок управления кондиционером

B53

Датчик температуры воздуха за испарителем кондиционера

B159

Датчик температуры в воздуховоде приборной панели (система кондиционирования)

B161

Датчик давления хладагента системы кондиционирования

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP10

Точка массы

EP11

Точка массы

EP13

Точка массы

EP4

Точка массы

EP7

Точка массы

EP9

Точка массы

F10

Предохранитель

F20

Предохранитель

F21

Предохранитель

F119

Предохранитель

K129

Реле электродвигателя вентилятора конденсатора кондиционера

M7

Электродвигатель вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M63

Электродвигатель вентилятора конденсатора кондиционера

R6

Резистор электродвигателя вентилятора отопителя

S3

Выключатель фар

S6

Комбинированный переключатель

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле 1

X28-II

Блок предохранителей/реле 2

Y11

Электромагнитная муфта компрессора кондиционера

Y36

Клапан регулятора охлаждающей жидкости в отопителе

Y137

Э/м клапан привода заслонки забора воздуха (кондиционер/отопитель)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
