Электросхема освещения салона тип 4 Mercedes Benz Sprinter

Электрическая схема освещения салона Mercedes Benz Sprinter 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

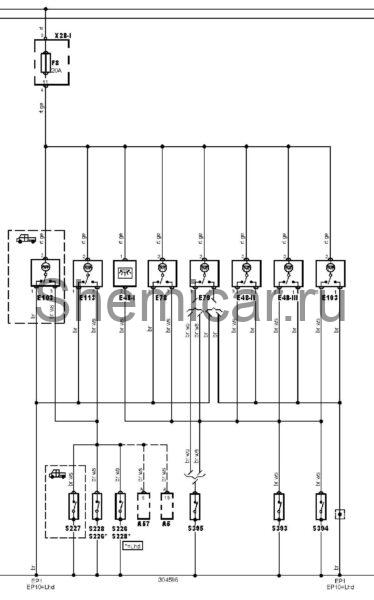

Электросхема ламп освещения салона.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A57	Электронный блок управления трансмиссией (TCM)
EP1	Точка массы
EP10	Точка массы
E48-I	Лампа освещения салона, задняя левая или единственная 1
E48-II	Лампа освещения салона, задняялевая или единственная2
E48-III	Лампа освещения салона, задняялевая или единственная3
E78	Лампа освещения салона, передняя левая
E79	Лампа освещения салона, передняя правая
E103	Лампа освещения салона (центральная)
E113	Лампа освещения салона
F8	Предохранитель
S226	Концевой выключатель двери водителя
S227	Концевой выключатель левой задней двери
S228	Концевой выключатель двери пассажира
S393	Концевой выключатель сдвижной двери (левой)
S394	Концевой выключатель сдвижной двери (правой)
S395	Концевой выключатель двери грузового отсека
X28-I	Блок предохранителей/реле 1

цвета проводов на схеме.
