Электросхема стеклоподъемников тип 2 Mercedes Benz Sprinter

Электрическая схема электропривода стеклоподъемников Mercedes Benz Sprinter 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

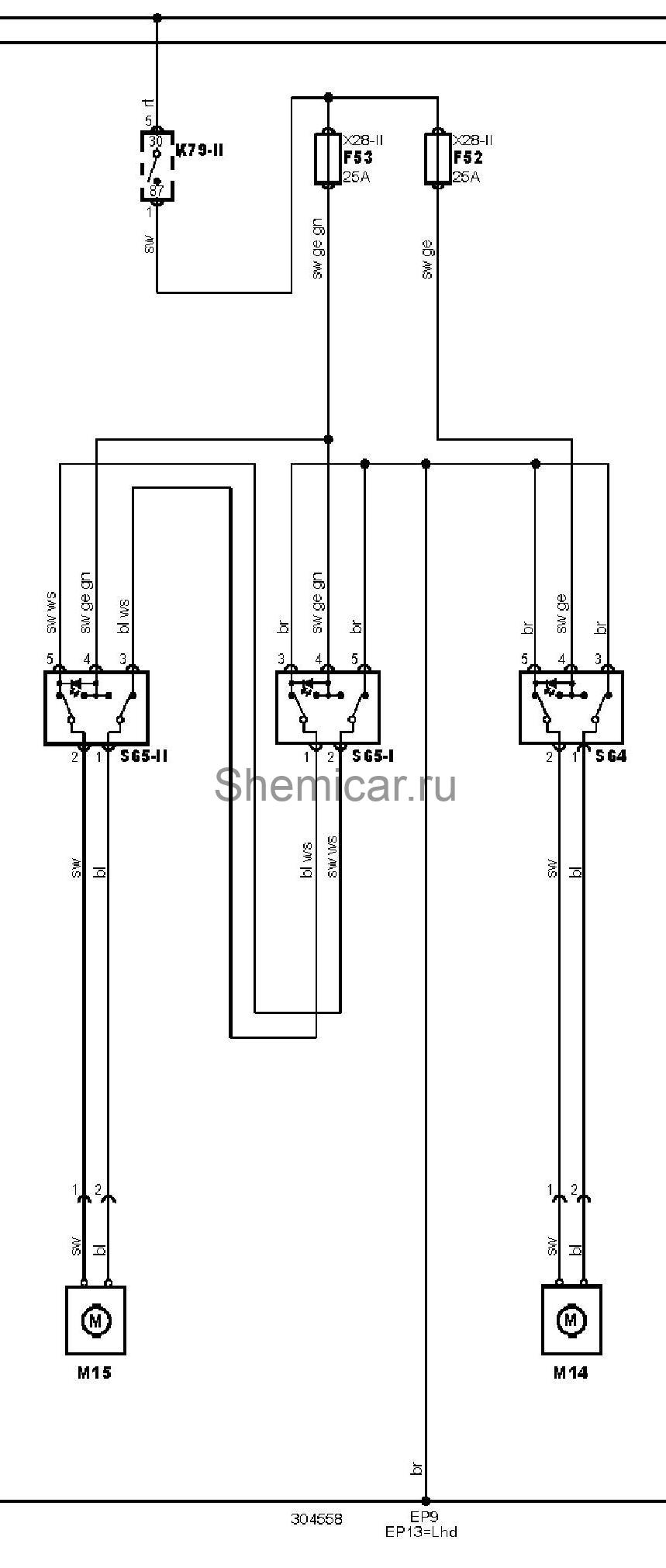

Электросхема электропривода стеклоподъемников.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
EP13	Точка массы
EP9	Точка массы
F52	Предохранитель
F53	Предохранитель
K79-II	Реле 2 основных цепейзажигания
M14	Электродвигатель привода стеклоподъемника двери водителя
M15	Электродвигатель привода стеклоподъемника двери пассажира
S64	Выключатель электропривода стеклоподъемника (дверь водителя)
S65-I	Выключатель электропривода стеклоподъемника (дверь пассажира) 1
S65-II	Выключатель электропривода стеклоподъемника (дверь пассажира) 2
X28-II	Блок предохранителей/реле 2

цвета проводов на схеме.
