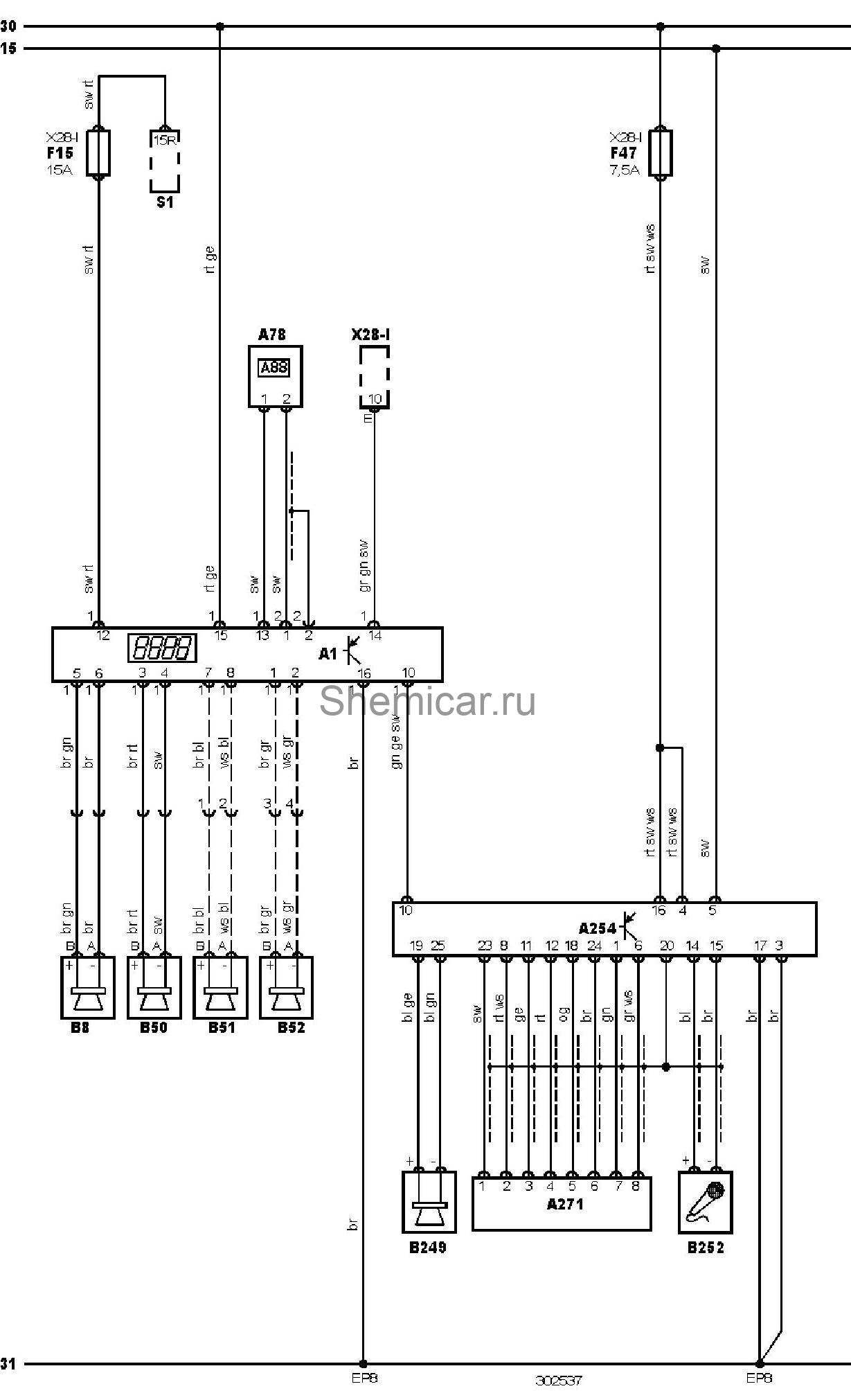

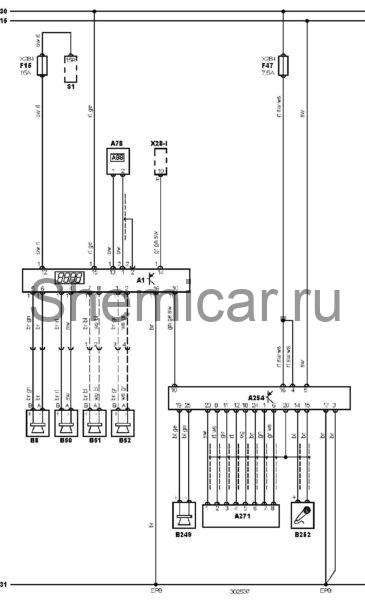

Электросхема мультимедиа-системы тип 1 Mercedes Benz Sprinter

Электрическая схема мультимедиа- системы Mercedes Benz Sprinter 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Электросхема мультимедиа- системы — Аудиосистема 10/20/30.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A78	Блок антенны
A88	Усилитель сигнала антенны
A254	Блок управления телефоном
A271	Блок управления телефоном
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
B249	Динамик телефона
B252	Микрофон
EP8	Точка массы
F15	Предохранитель
F47	Предохранитель
S1	Замок зажигания
X28-I	Блок предохранителей/реле, рулевая колонка

цвета проводов на схеме.
