Электросхема очистителей тип 3 Mercedes Benz Sprinter

Электрическая схема очистителей и омывателей Mercedes Benz Sprinter 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

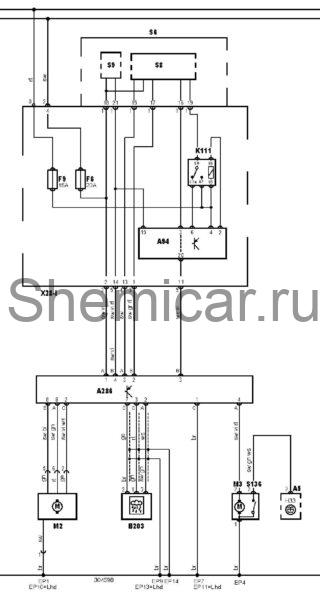

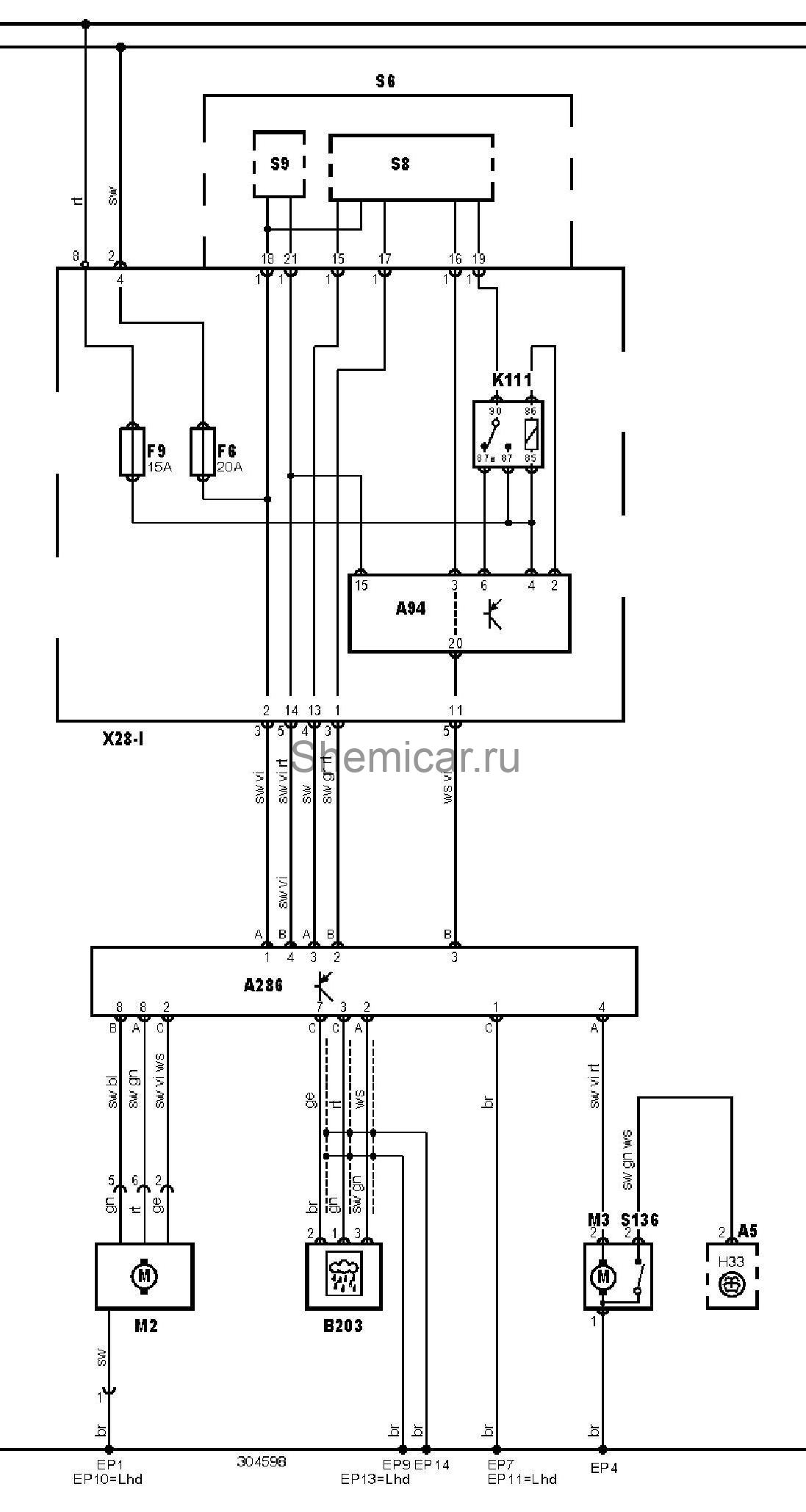

Электросхема очистителей и омывателей — С датчиком дождя.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A94	Интегрированное реле/блок управления
A286	Блок датчика дождя
B203	Датчик дождя (очиститель лобового стекла)
EP1	Точка массы
EP10	Точка массы
EP11	Точка массы
EP13	Точка массы
EP14	Точка массы
EP4	Точка массы
EP7	Точка массы
EP9	Точка массы
F6	Предохранитель
F9	Предохранитель
H33	Индикатор низкого уровня жидкости в бачке омывателя лобового стекла
K111	Реле электродвигателя очистителя лобового стекла
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
S6	Комбинированный переключатель
S8	Переключатель управления очистителем / омывателем лобового стекла
S9	Выключатель омывателя лобового стекла
S136	Датчик низкого уровня жидкости в бачке омывателя лобового стекла
X28-I	Блок предохранителей/реле 1

цвета проводов на схеме.
