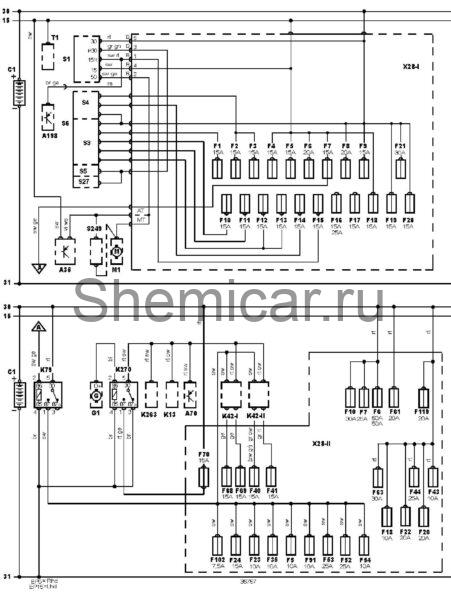

Электросхема питания тип 1 Mercedes Benz Sprinter

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем (ECM)

A70

Блок контроля уровня моторного масла

A198

Электронный блок управления SRS

C1

Аккумуляторная батарея

EP15

Точка массы

EP5

Точка массы

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

F22

Предохранитель

F23

Предохранитель

F24

Предохранитель

F35

Предохранитель

F40

Предохранитель

F41

Предохранитель

F43

Предохранитель

F44

Предохранитель

F52

Предохранитель

F53

Предохранитель

F54

Предохранитель

F61

Предохранитель

F63

Предохранитель

F68

Предохранитель

F69

Предохранитель

F70

Предохранитель

F91

Предохранитель

F102

Предохранитель

F119

Предохранитель

G1

Г енератор

K13

Реле обогревателя заднего стекла

K42-I

Реле системы освещения в дневное время

K42-II

Реле системы освещения в дневное время

K79

Реле основных цепей зажигания

K263

Реле отключения электромагнитной муфты компрессора кондиционера

K270

Реле основных цепей

M1

Стартер

S1

Замок зажигания

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S27

Выключатель аварийной сигнализации

S249

Датчик положения селектора

T1

Катушка зажигания

X28-I

Блок предохранителей/реле, рулевая колонка

X28-II

Блок предохранителей/реле, основание сиденья водителя

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
