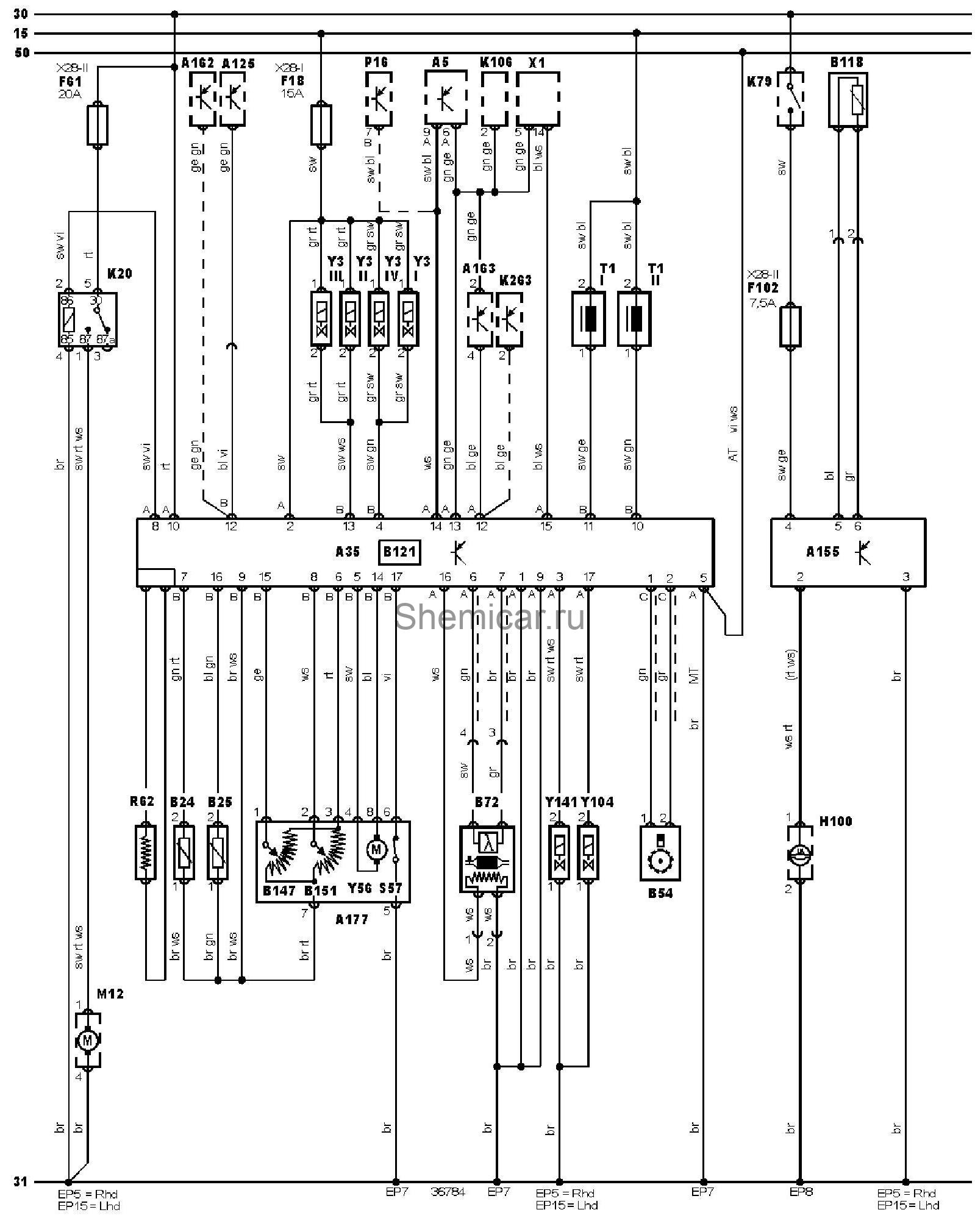

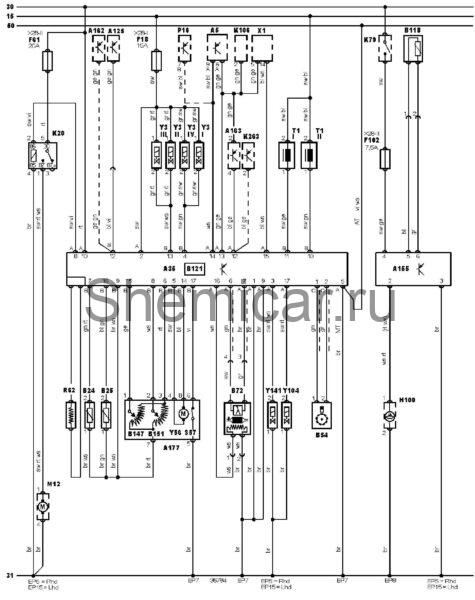

Электросхема двигателя 111.979 Mercedes Benz Sprinter

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A35

Электронный блок управления двигателем (ECM)

A125

Блок управления сигналом противоугонной системы

A155

Блок контроля температуры каталитического нейтрализатора

A162

Электронный блок управления иммобилайзером

A163

Блок управления компрессором кондиционера

A177

Блок управления дроссельной заслонкой

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B54

Датчик положения коленчатого вала

B72

Подогреваемый кислородный датчик

B118

Датчик температуры каталитического нейтрализатора

B121

Датчик атмосферного давления

B147

Датчик положения дроссельной заслонки

B151

Датчик положения привода управления частотой вращения холостого хода(1вС)

EP15

Точка массы

EP5

Точка массы

EP7

Точка массы

EP8

Точка массы

F18

Предохранитель

F61

Предохранитель

F102

Предохранитель

H100

Индикатор неисправности каталитического нейтрализатора

K20

Реле топливного насоса

K79

Реле основных цепей зажигания

K106

Реле режима kick-down

K263

Реле отключения электромагнитной муфты компрессора кондиционера

M12

Топливныйнасос

P16

Тахограф

R62

Резистор регулировки состава смеси

S57

Датчик полностью закрытого положения дроссельной заслонки

T1 I

Катушка зажигания

T1 II

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y56

Привод управления частотой вращения холостого хода

Y104

Э/м клапан аккумулятора паров топлива

Y141

Управляющий клапан системы выпуска

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
