Электросхема системы запуска тип 1 Mercedes Benz Sprinter

Электрическая схема системы запуска Mercedes Benz Sprinter 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

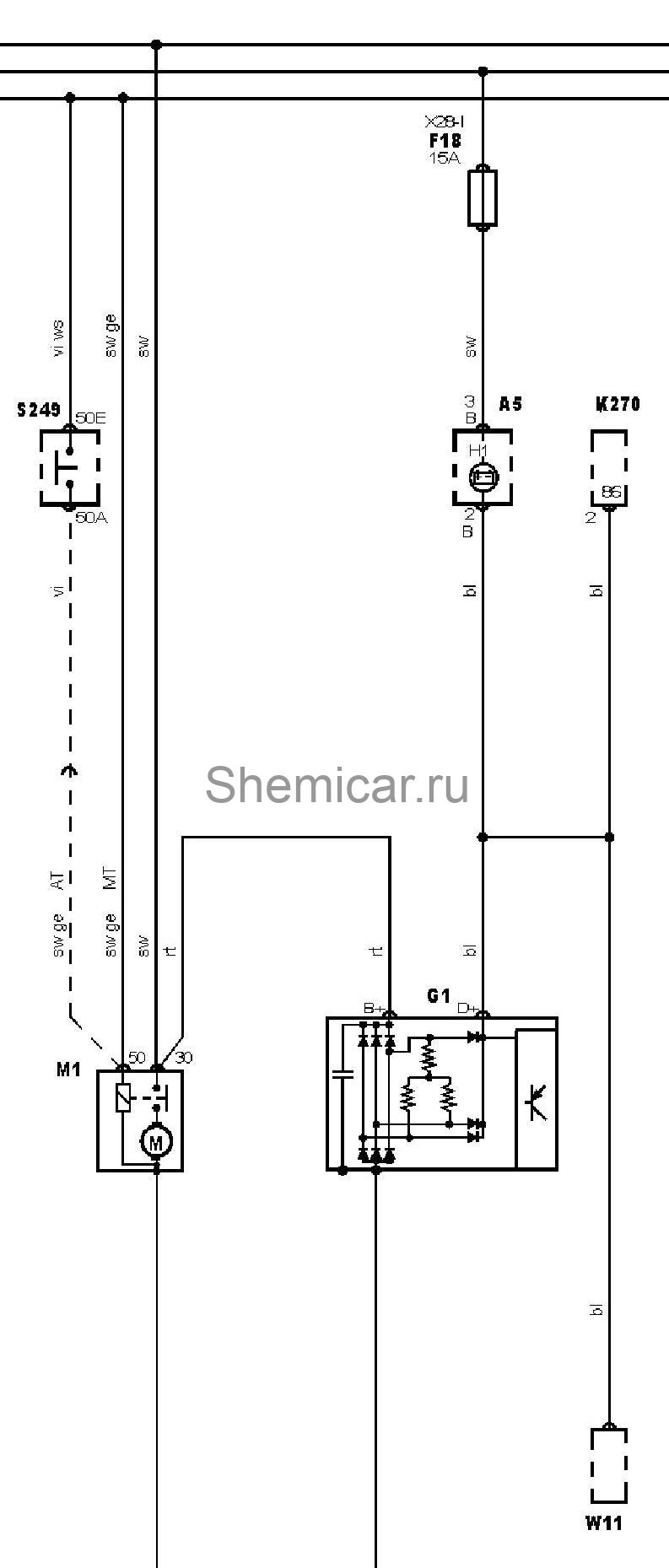

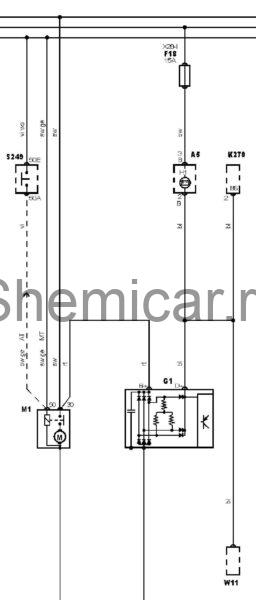

Электросхема системы запуска.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A5	Комбинация приборов
F18	Предохранитель
G1	Г енератор
H1	Индикатор зарядки аккумуляторной батареи
K270	Реле основных цепей
M1	Стартер
S249	Датчик положения селектора
W11	Запасной провод (жгут проводов)

цвета проводов на схеме.
