Электросхема обогревателя стекла тип 2 Mercedes Benz Sprinter

Электрическая схема обогревателя стекла Mercedes Benz Sprinter 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

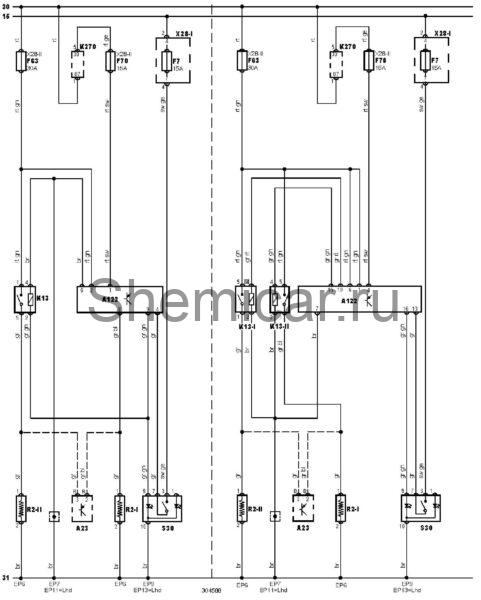

Электросхема обогревателя стекла.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A23	Блок управления противоугоннойсистемой
A122	Блок управления подогревом заднего стекла
EP11	Точка массы
EP13	Точка массы
EP6	Точка массы
EP7	Точка массы
EP9	Точка массы
F7	Предохранитель
F63	Предохранитель
F70	Предохранитель
K13	Реле обогревателя заднего стекла
K13-I	Реле 1 обогревателя заднего стекла
K13-II	Реле 2 обогревателя заднего стекла
K270	Реле основных цепей
R2-I	Обогреватель заднего стекла 1
R2-II	Обогреватель заднего стекла 2
S30	Выключатель обогревателя заднего стекла
X28-I	Блок предохранителей/реле 1
X28-II	Блок предохранителей/реле 2

цвета проводов на схеме.
