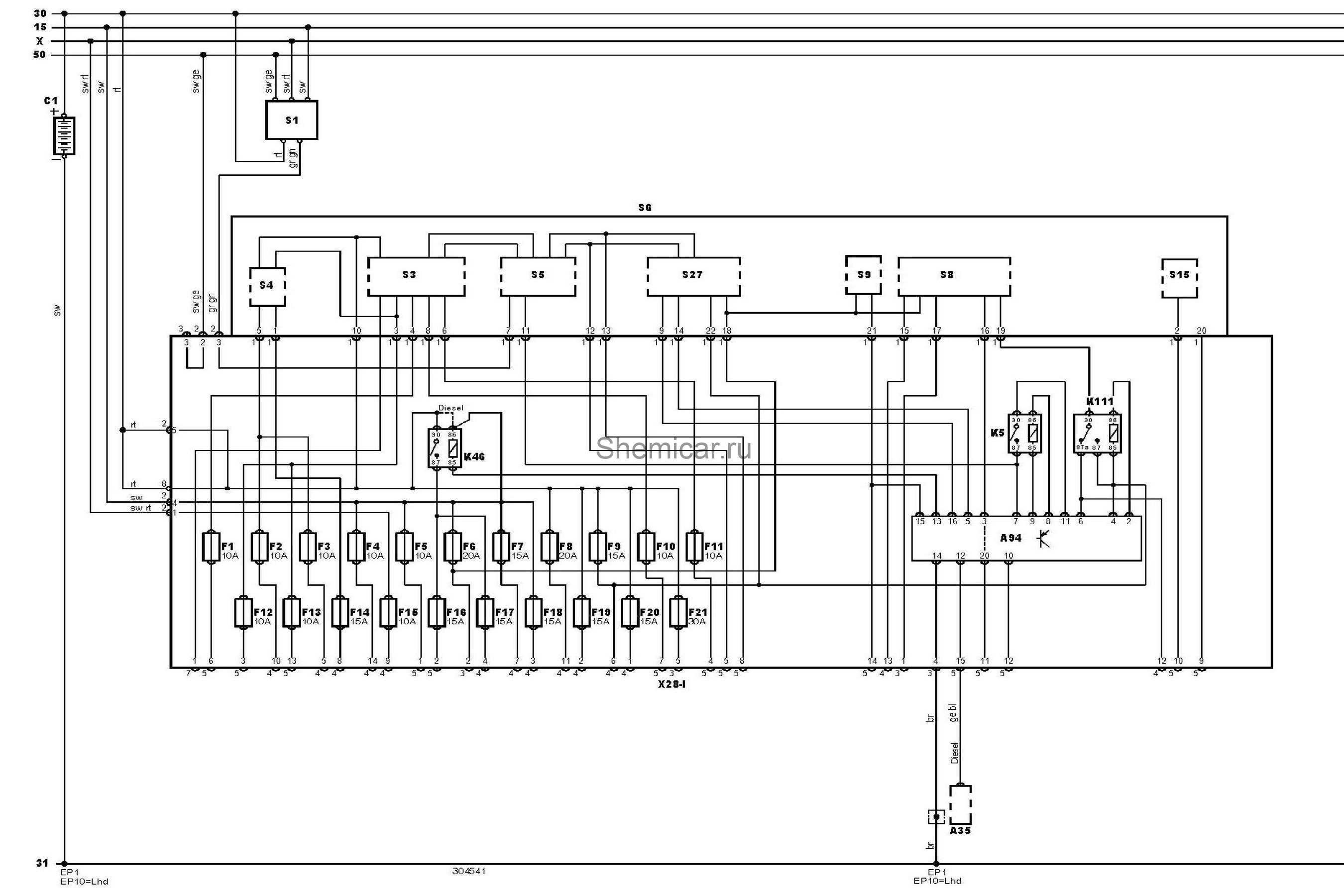

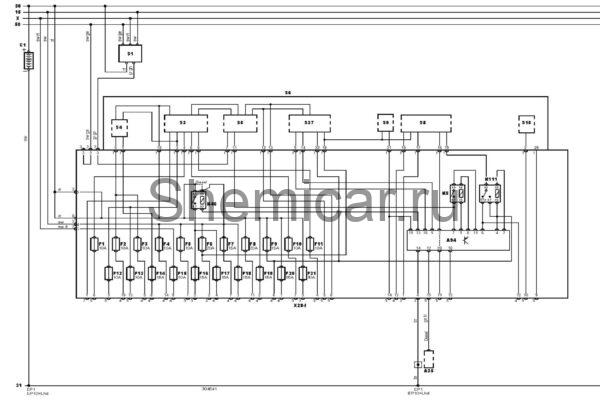

Электросхема питания тип 3 Mercedes Benz Sprinter

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A35

Электронный блок управления двигателем (ECM)

A94

Интегрированное реле/блок управления

C1

Аккумуляторная батарея

EP1

Точка массы

EP10

Точка массы

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

K5

Реле-прерыватель указателей поворота

K46

Реле системы управления двигателем

K111

Реле электродвигателя очистителя лобового стекла

S1

Замок зажигания

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S8

Переключатель управления очистителем / омывателем лобового стекла

S9

Выключатель омывателя лобового стекла

S15

Выключатель звукового сигнала

S27

Выключатель аварийной сигнализации

X

Замок зажигания — "ACC"

X28-I

Блок предохранителей/реле 1

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
