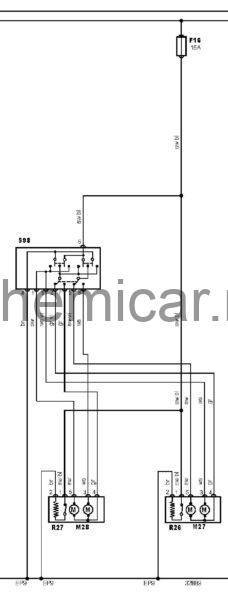

Электросхема зеркал тип 1 Mercedes Benz E-Class 210

Электрическая схема электропривода зеркал Mercedes Benz E-Class 210 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

Электросхема электропривода зеркал — Без памяти.

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
EP9	Точка массы
F16	Предохранитель
M27	Электродвигатель привода регулировки зеркала заднего вида на двери водителя
M28	Электродвигатель привода регулировки зеркала заднего вида на двери пассажира
R26	Обогреватель зеркала заднего вида на двери водителя
R27	Обогреватель зеркала заднего вида на двери пассажира
S98	Переключатель регулировки зеркал заднего вида

цвета проводов на схеме.
