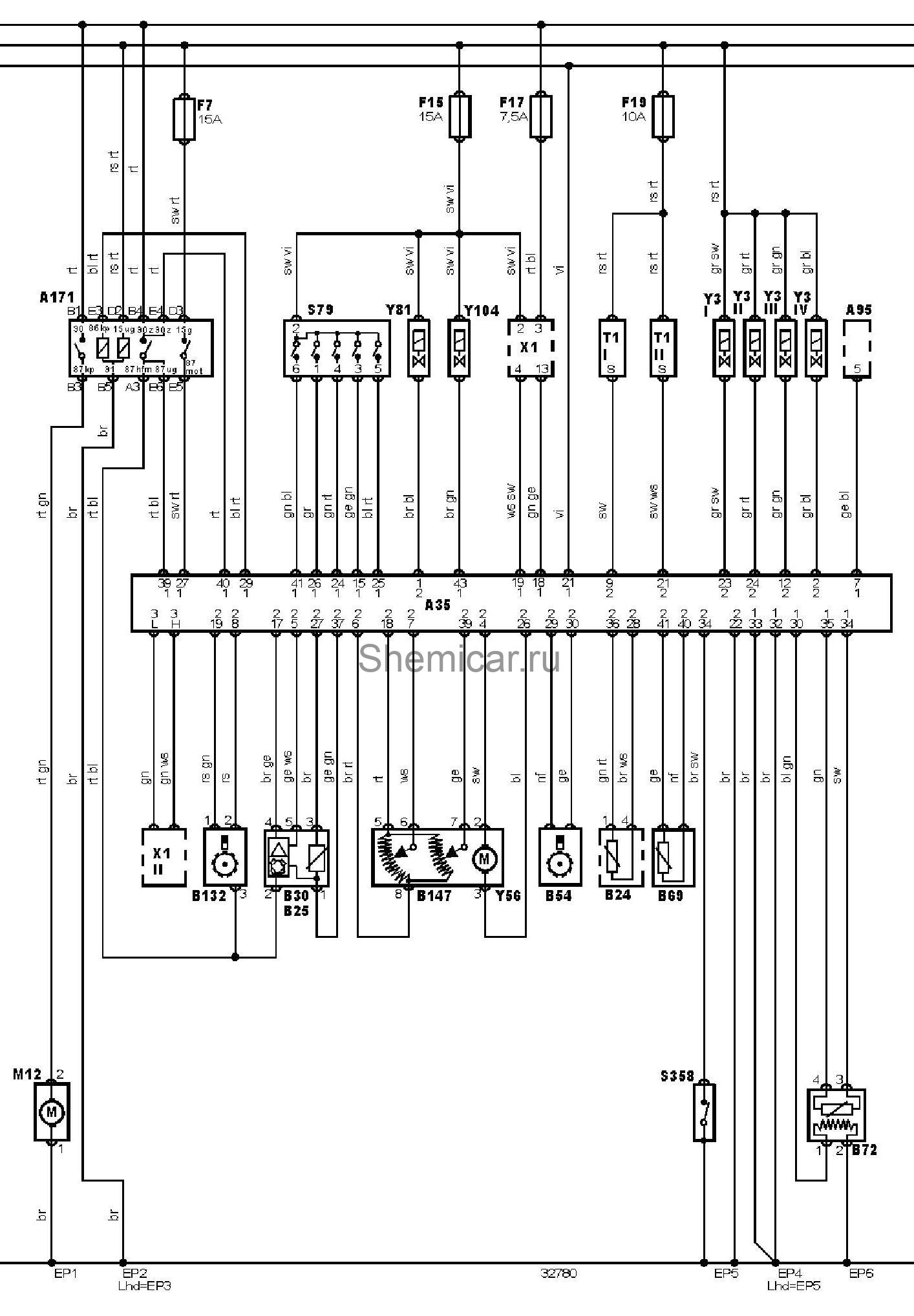

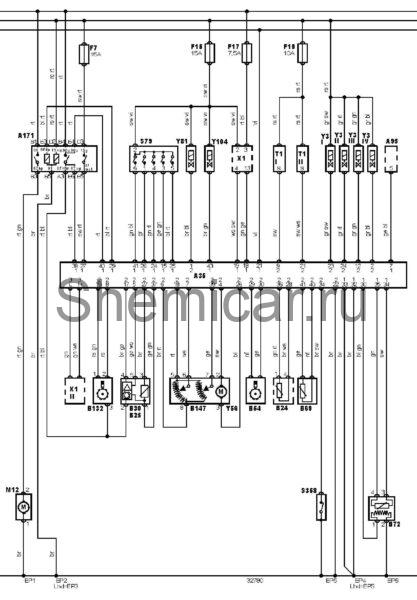

Электросхема двигателя 111.942 тип 2 Mercedes Benz E-Class 210

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A35

Электронный блок управления двигателем

A95

Блок управления электродвигателем вентилятора системы охлаждения

A171

Блок реле

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации — кроме111,942

B72

Подогреваемый кислородный датчик

B132

Датчик положения распределительного вала — кроме 111,942

B147

Датчик положения дроссельной заслонки

F7

Предохранитель

F15

Предохранитель

F17

Предохранитель

F19

Предохранитель

M12

Топливныйнасос

S79

Главный выключатель системы поддержания скорости (круиз-контроль)

S358

Датчик-выключатель по уровню моторного масла

T1 I

Катушка зажигания

T1 II

Катушка зажигания

X1

Диагностический разъем (DLC)

X1 II

Диагностический разъем (DLC)

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y56

Привод управления частотой вращения холостого хода

Y81

Привод системы изменения фаз газораспределения — кроме 111,942

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
