Электросхема АКПП тип 1 Mercedes Benz E-Class 210

Электрическая схема АКПП Mercedes Benz E-Class 210 1995, 1996, 1997 года выпуска.

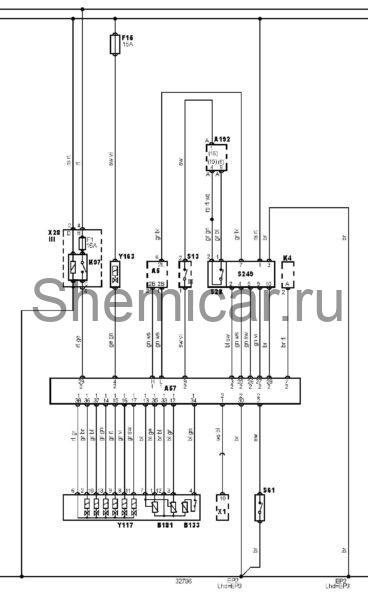

Электросхема автоматической коробки переключения передач (-02.1997).

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A57	Электронный блок управления трансмиссией (TCM)
A192	Блок управления освещением
B133	Датчик температуры рабочей жидкости трансмиссии
B181	Датчик частоты вращения вала турбинного колеса
EP2	Точка массы
EP3	Точка массы
F1	Предохранитель
F15	Предохранитель
K4	Реле стартера
K97	Реле противобуксовочной системы
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
S28	Выключатель фонарей заднего хода
S61	Выключатель режима kick-down
S249	Датчик положения селектора
X1	Диагностический разъем (DLC)
X28III	Блок предохранителей/реле
Y117	Блок клапанов трансмиссии
Y163	Э/м клапан блокировки селектора ("P")

цвета проводов на схеме.
