Электросхема мультимедиа-системы тип 1 Mercedes Benz E-Class 210

Электрическая схема мультимедиа- системы Mercedes Benz E-Class 210 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

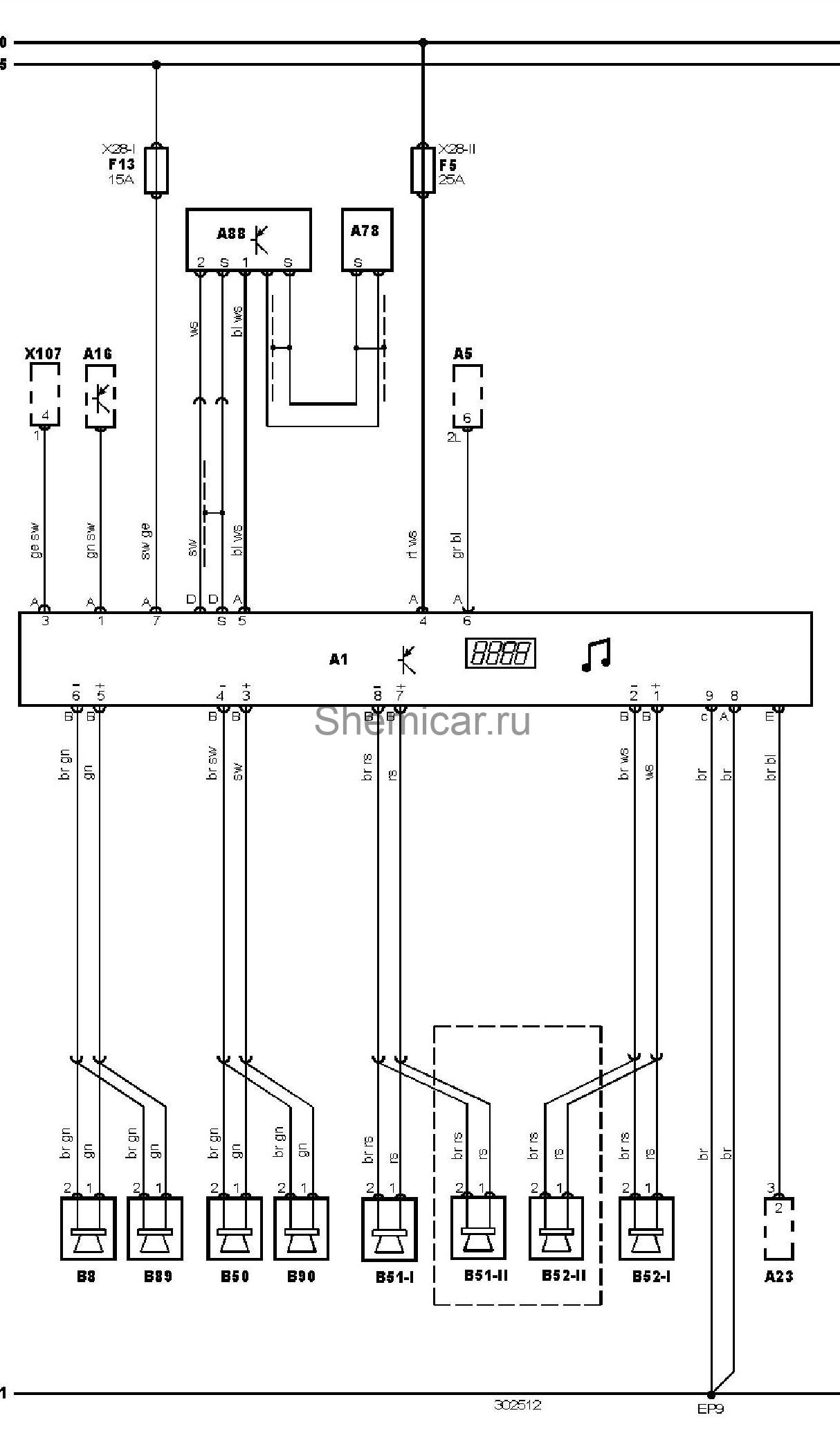

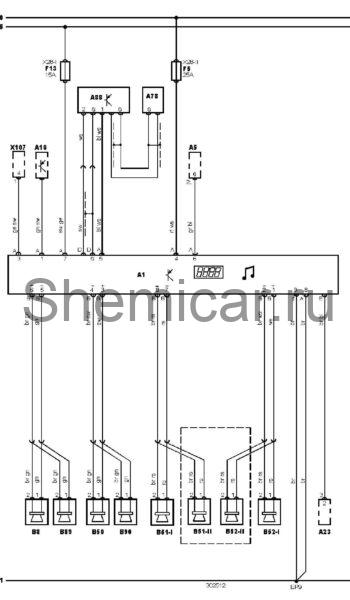

Электросхема мультимедиа- системы — Без усилителя.

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A5	Комбинация приборов
A16	Электронный блок управления ABS
A23	Блок управления противоугоннойсистемой
A78	Блок антенны
A88	Усилитель сигнала антенны
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51-I	Динамик аудиосистемы, левый задний 1
B51-II	Динамик аудиосистемы, левый задний 2
B52-I	Динамик аудиосистемы, правый задний 1
B52-II	Динамик аудиосистемы, правый задний 2
B89	Дополнительный динамик аудиосистемы (левый)
B90	Дополнительный динамик аудиосистемы (правый)
EP9	Точка массы
F5	Предохранитель
F13	Предохранитель
X28-I	Блок предохранителей/реле
X28-II	Блок предохранителей/реле
X107	Разъем телефона

цвета проводов на схеме.
