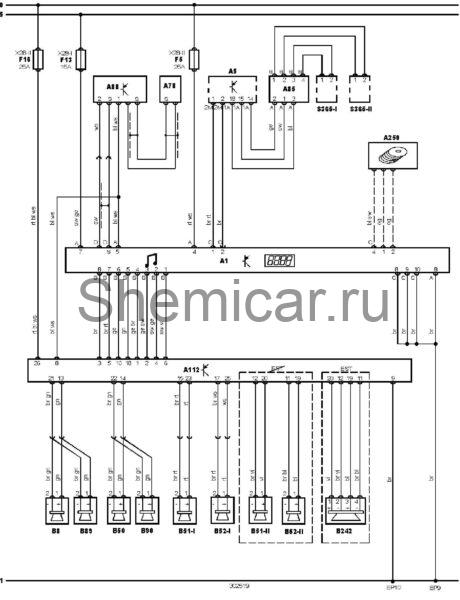

Электросхема мультимедиа-системы тип 3 Mercedes Benz E-Class 210

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A78

Блок антенны

A85

Скользящий контакт звукового сигнала

A88

Усилитель сигнала антенны

A112

Усилитель выходного сигнала аудиосистемы

A250

CD-чейнджер

B8

Динамик аудиосистемы, левый передний или единственный

B50

Динамик аудиосистемы, правый передний

B51-I

Динамик аудиосистемы, левый задний 1

B51-II

Динамик аудиосистемы, левый задний 2

B52-I

Динамик аудиосистемы, правый задний 1

B52-II

Динамик аудиосистемы, правый задний 2

B89

Дополнительный динамик аудиосистемы (левый)

B90

Дополнительный динамик аудиосистемы (правый)

B242

Динамик аудиосистемы, задний центральный

EP10

Точка массы

EP9

Точка массы

F5

Предохранитель

F13

Предохранитель

F16

Предохранитель

S365-I

Комбинированный переключатель (на рулевом колесе) 1

S365-II

Комбинированный переключатель (на рулевом колесе) 2

X28-I

Блок предохранителей/реле

X28-II

Блок предохранителей/реле

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
