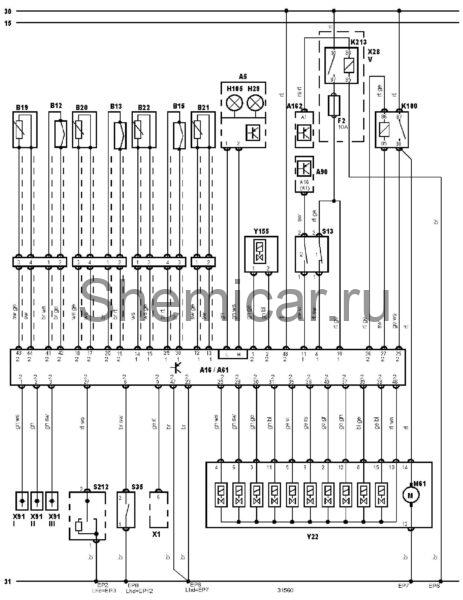

Электросхема АБС Mercedes Benz E-Class 210

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления

A61

Электронный блок управления противобуксовочной системой

A90

Блок управления освещением

A162

Электронный блок управления иммобилайзером

B12

Датчик износа тормозной колодки (левой передней)

B13

Датчик износа тормозной колодки (правой передней)

B15

Датчик износа тормозной колодки (правой задней)

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

F2

Предохранитель

H29

Индикатор ABS

H105

Индикатор системы BrakeAssist/ противобуксовочной системы

K100

Реле электродвигателя насоса

K213

Реле защиты от неправильного подключения клемм аккумулятора

M61

Электродвигатель насоса

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S35

Датчик включения стояночного тормоза

S212

Выключатель противобуксовочной системы

X1

Диагностический разъем (DLC)

Y22

Модулятор давления

Y155

Клапан усилителя рулевого управления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
