Электросхема системы запуска тип 3 Mercedes Benz E-Class 210

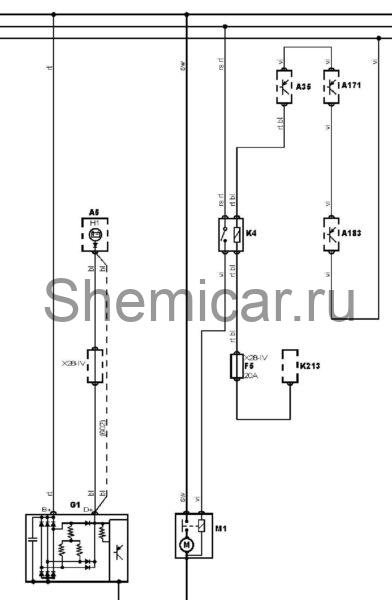

Электрическая схема системы запуска Mercedes Benz E-Class 210 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

Электросхема системы запуска — АКПП (03.1997-).

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A5	Комбинация приборов
A35	Электронный блок управления двигателем (ECM)
A171	Блок реле
A183	Блок управления замком зажигания
F5	Предохранитель
G1	Г енератор
H1	Индикатор зарядки аккумуляторной батареи
K4	Реле стартера
K213	Реле защиты от неправильного подключения клемм аккумулятора
M1	Стартер
X28-IV	Блок предохранителей/реле

цвета проводов на схеме.
