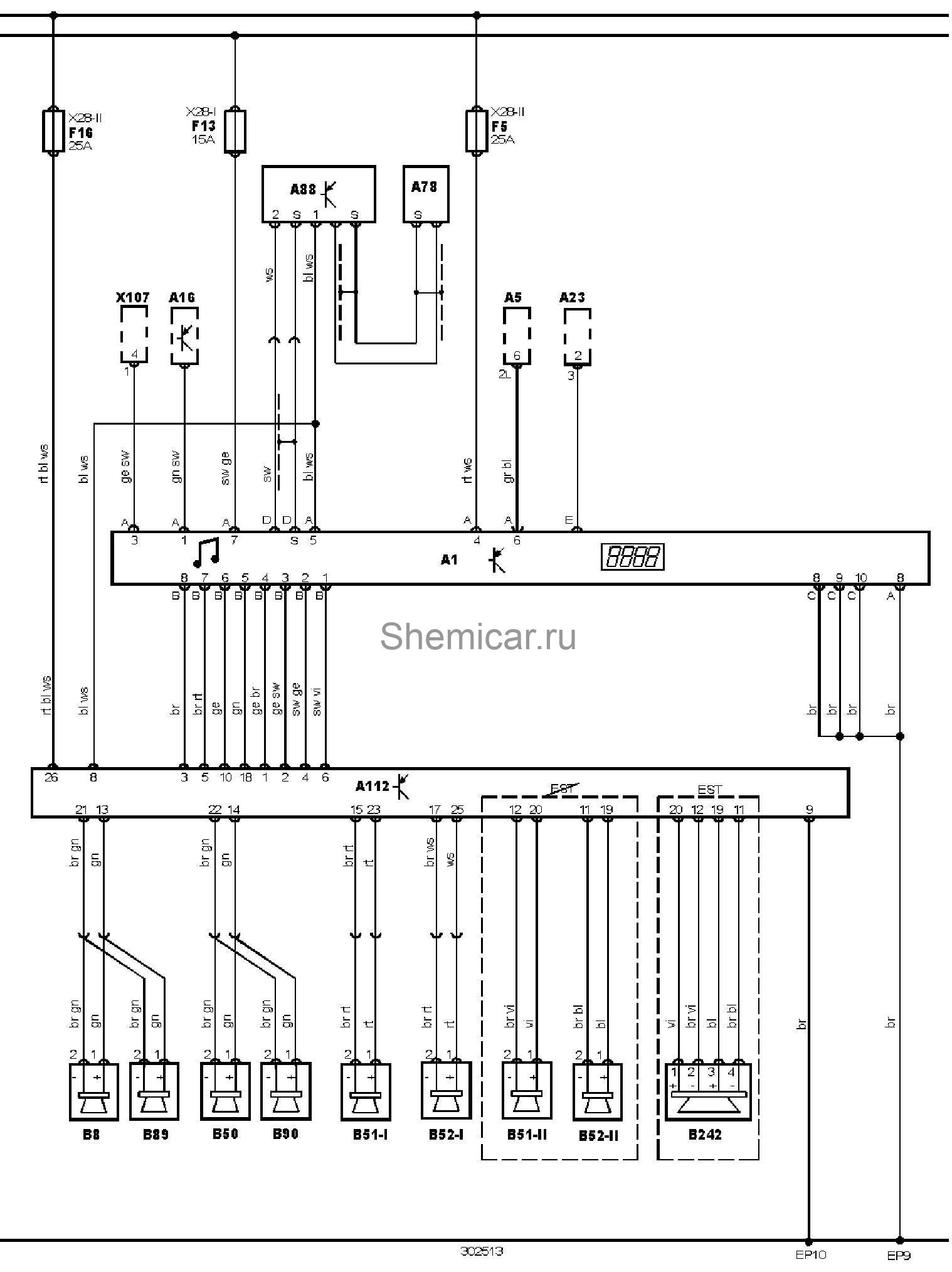

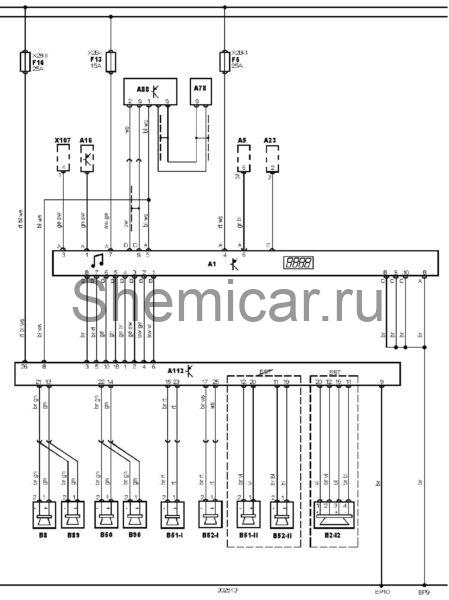

Электросхема мультимедиа-системы тип 2 Mercedes Benz E-Class 210

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A16

Электронный блок управления ABS

A23

Блок управления противоугоннойсистемой

A78

Блок антенны

A88

Усилитель сигнала антенны

A112

Усилитель выходного сигнала аудиосистемы

B8

Динамик аудиосистемы, левый передний или единственный

B50

Динамик аудиосистемы, правый передний

B51-I

Динамик аудиосистемы, левый задний 1

B51-II

Динамик аудиосистемы, левый задний 2

B52-I

Динамик аудиосистемы, правый задний 1

B52-II

Динамик аудиосистемы, правый задний 2

B89

Дополнительный динамик аудиосистемы (левый)

B90

Дополнительный динамик аудиосистемы (правый)

B242

Динамик аудиосистемы, задний центральный

EP10

Точка массы

EP9

Точка массы

F5

Предохранитель

F13

Предохранитель

F16

Предохранитель

X28-I

Блок предохранителей/реле

X28-II

Блок предохранителей/реле

X107

Разъем телефона

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
