Электросхема питания тип 1 Mercedes Benz E-Class 210

Электрическая схема распределения питания Mercedes Benz E-Class 210 1995, 1996, 1997 года выпуска.

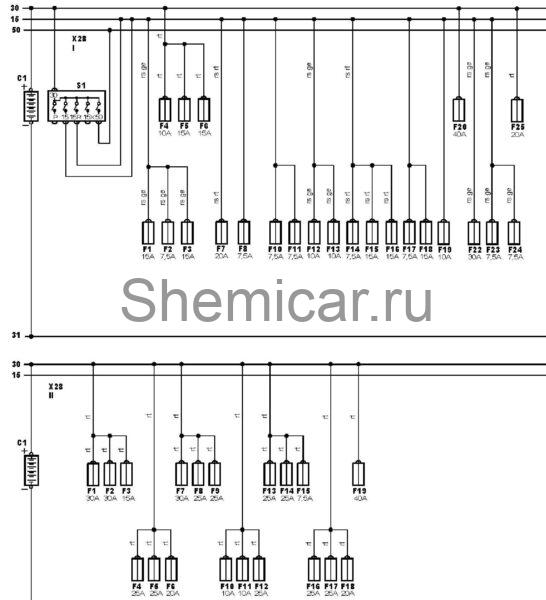

Электросхема распределения питания — Блок предохранителей/ реле I/II (-02.1997).

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
C1	Аккумуляторная батарея
F1	Предохранитель
F2	Предохранитель
F3	Предохранитель
F4	Предохранитель
F5	Предохранитель
F6	Предохранитель
F7	Предохранитель
F8	Предохранитель
F9	Предохранитель
F10	Предохранитель
F11	Предохранитель
F12	Предохранитель
F13	Предохранитель
F14	Предохранитель
F15	Предохранитель
F16	Предохранитель
F17	Предохранитель
F18	Предохранитель
F19	Предохранитель
F20	Предохранитель
F22	Предохранитель
F23	Предохранитель
F24	Предохранитель
F25	Предохранитель
S1	Замок зажигания
X28	Блок предохранителей/реле

цвета проводов на схеме.
