Электросхема зеркал тип 2 Mercedes Benz E-Class 210

Электрическая схема электропривода зеркал Mercedes Benz E-Class 210 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

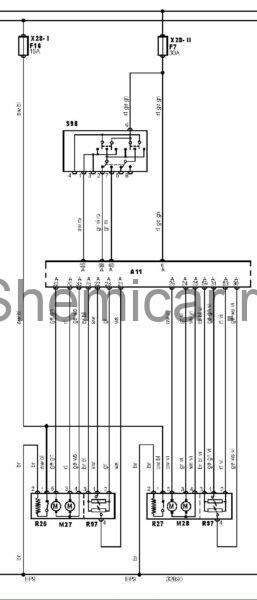

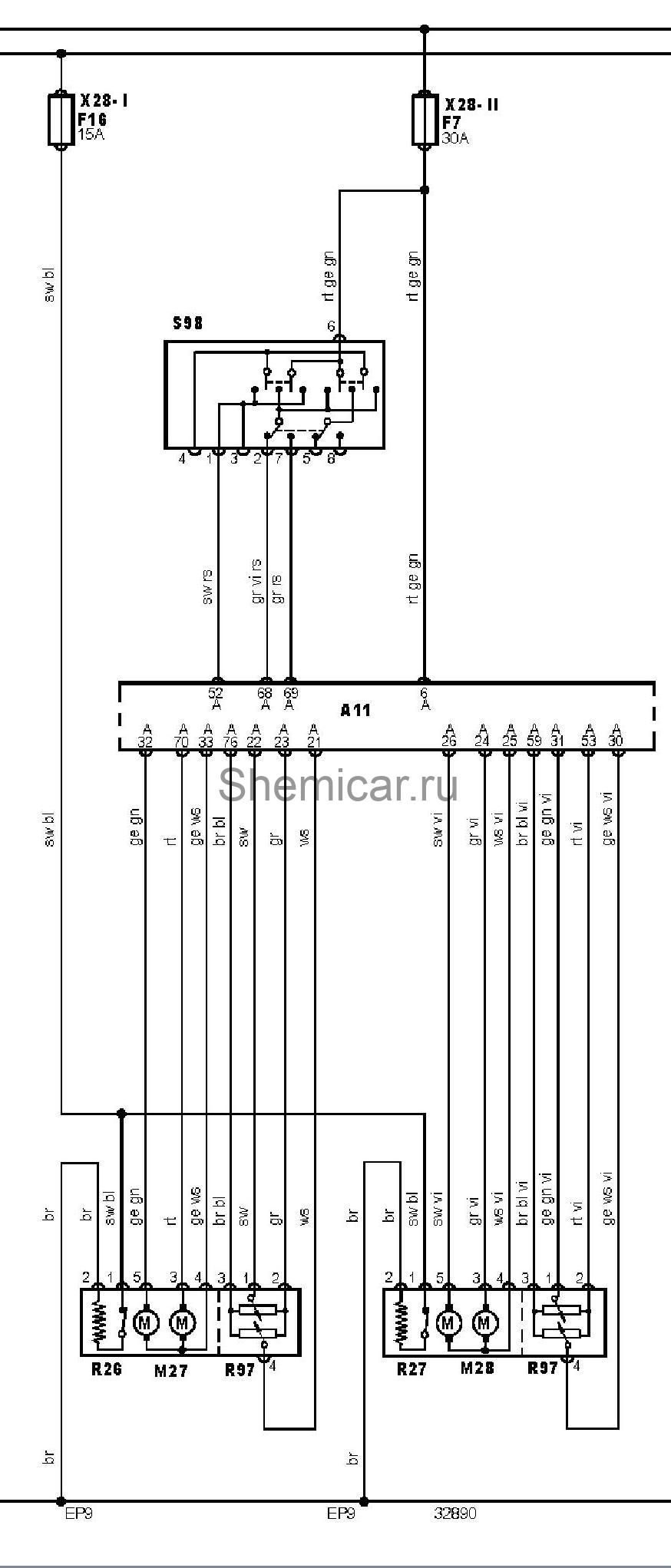

Электросхема электропривода зеркал — С памятью.

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
EP9	Точка массы
F7	Предохранитель
F16	Предохранитель
M27	Электродвигатель привода регулировки зеркала заднего вида на двери водителя
M28	Электродвигатель привода регулировки зеркала заднего вида на двери пассажира
R26	Обогреватель зеркала заднего вида на двери водителя
R27	Обогреватель зеркала заднего вида на двери пассажира
R97	Датчик положения (потенциометр) зеркал заднего вида
S98	Переключатель регулировки зеркал заднего вида
X28	Блок предохранителей/реле

цвета проводов на схеме.
