Электросхема ЭРУ Mercedes Benz С-Class 203

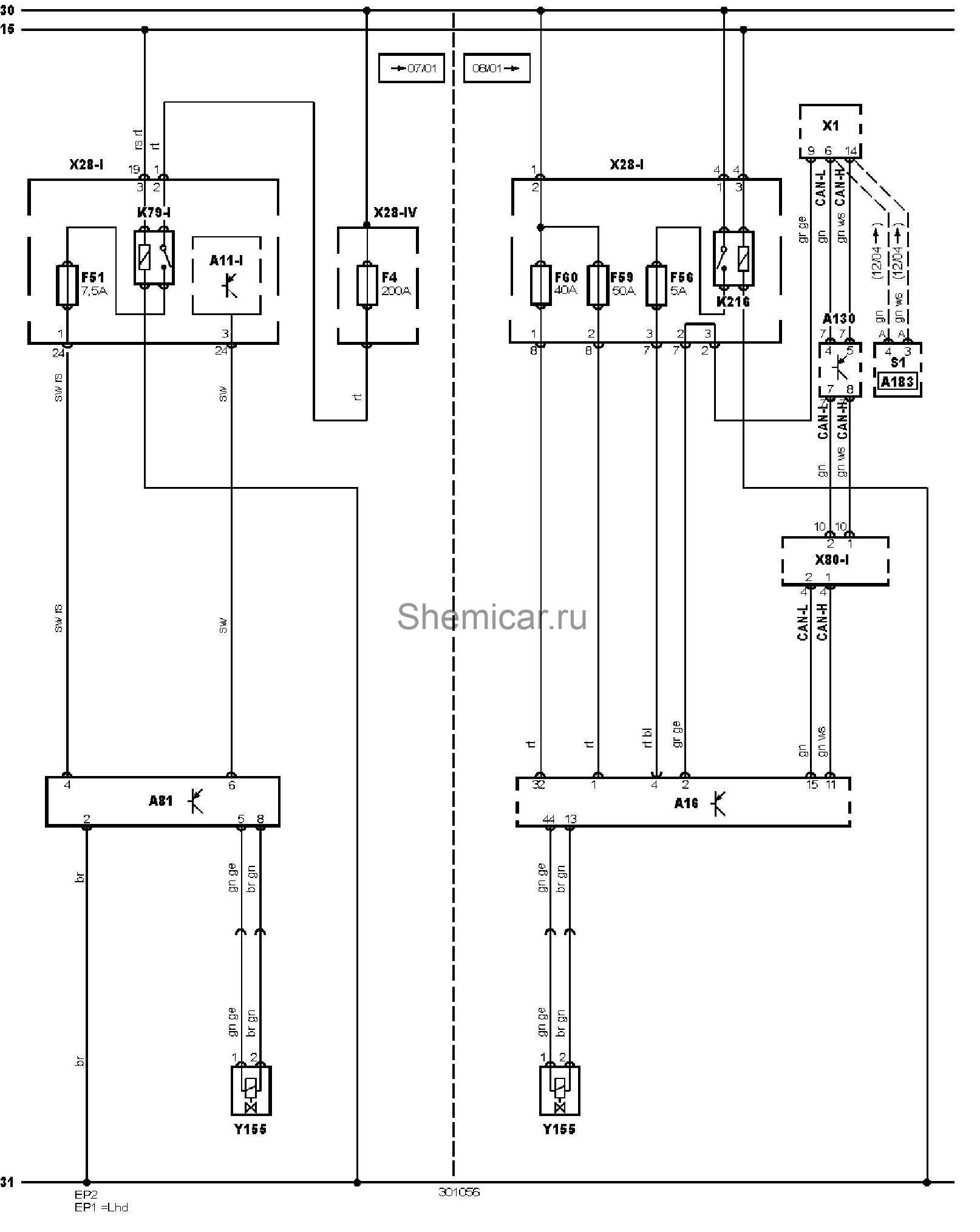

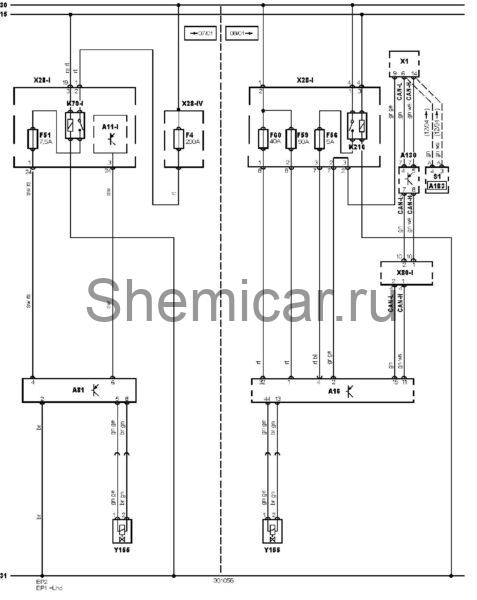

Электрическая схема ЭРУ Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 года выпуска.

Электросхема электроусилителя рулевого управления.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11-I	Многофункциональный блок управления 1
A16	Электронный блок управления ABS
A81	Блок управления усилителем рулевого управления
A130	Блок диагностики
A183	Блок управления замком зажигания
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
EP1	Точка массы
EP2	Точка массы
F4	Предохранитель
F51	Предохранитель
F56	Предохранитель
F59	Предохранитель
F60	Предохранитель
K79-I	Реле 1 основных цепей зажигания
K216	Реле системы управления трансмиссией
S1	Замок зажигания
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле, моторный отсек 1
X28-IV	Блок предохранителей/реле, моторный отсек 2
X80-I	Разъем 1 шины данных
Y155	Клапан усилителя рулевого управления

цвета проводов на схеме.
