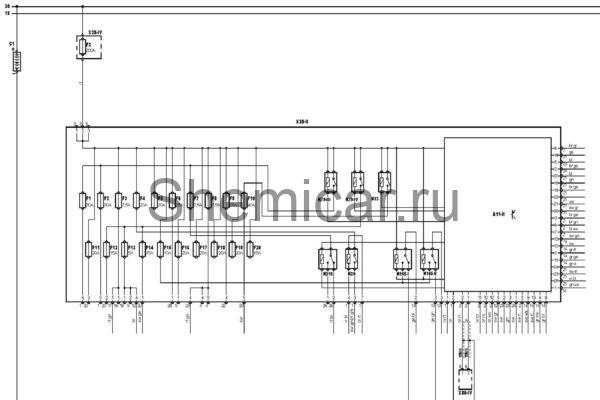

Электросхема питания тип 2 Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-II

Многофункциональный блок управления 2

C1

Аккумуляторная батарея

EP10

Точка массы

EP4

Точка массы

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

K13

Реле обогревателя заднего стекла

K20

Реле топливного насоса

K79-III

Реле 3 основных цепей

K79-IV

Реле 4 основных цепей зажигания

K165-I

Реле 1 привода замка топливозаливной горловины

K165-II

Реле 2 привода замка топливозаливной горловины

K215

Реле привода подголовников

VAN

Шина данных VAN

X28-II

Блок предохранителей/реле, багажное отделение

X28-IV

Блок предохранителей/реле, моторный отсек 2

X80-IV

Разъем 4 шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
