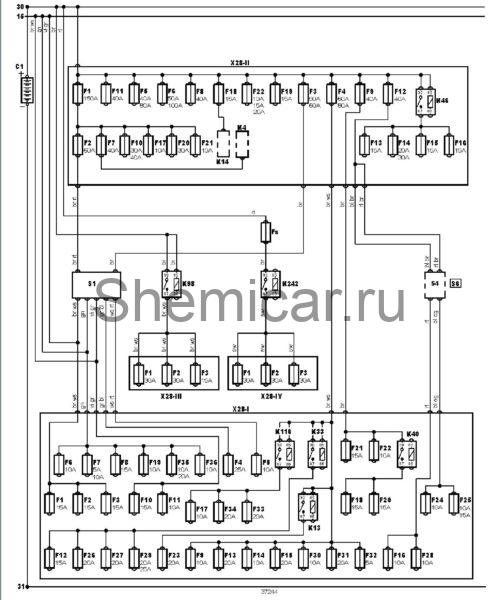

Электросхема распределения питания Land Rover Freelander

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

C1

Аккумуляторная батарея

F

Предохранитель

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

F22

Предохранитель

F23

Предохранитель

F24

Предохранитель

F25

Предохранитель

F26

Предохранитель

F27

Предохранитель

F28

Предохранитель

F29

Предохранитель

F30

Предохранитель

F31

Предохранитель

F32

Предохранитель

F33

Предохранитель

F34

Предохранитель

F35

Предохранитель

F36

Предохранитель

K4

Реле стартера

K13

Реле обогревателя заднего стекла

K14

Реле звукового сигнала

K33

Реле электропривода люка

K40

Реле дальнего света фар

K46

Реле системы управления двигателем

K98

Реле обогревателя лобового стекла

K116

Реле электропривода стеклоподъемников

K242

Реле нагревателя охлаждающей жидкости

S1

Замок зажигания

S6

Комбинированный переключатель

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, моторный отсек 2 (с обогревом лобового стекла)

X28-IV

Блок предохранителей/реле, моторный отсек 2 (с подогревателем системы охлаждения)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
