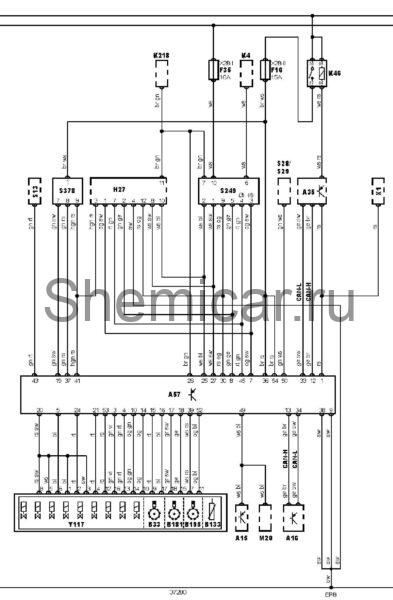

Электросхема АКПП Land Rover Freelander

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A15

Блок управления системой поддержания скорости (круиз-контроль)

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

B33

Датчик скорости автомобиля

B133

Датчик температуры рабочей жидкости трансмиссии

B181

Датчик частоты вращения вала турбинного колеса

B195

Датчик частоты вращения промежуточного вала трансмиссии

EP8

Точка массы

F16

Предохранитель

F35

Предохранитель

H27

Индикатор(ы) системы переключения передач

K4

Реле стартера

K46

Реле системы управления двигателем

K218

Реле фонарей заднего хода

M20

Электродвигатель/привод системы поддержания скорости (круиз-контроль)

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S28

Выключатель фонарей заднего хода

S29

Выключатель запрещения запуска

S249

Датчик положения селектора

S378

Переключатель выбора передач

X1

Диагностический разъем (DLC)

Y117

Блок клапанов трансмиссии

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
