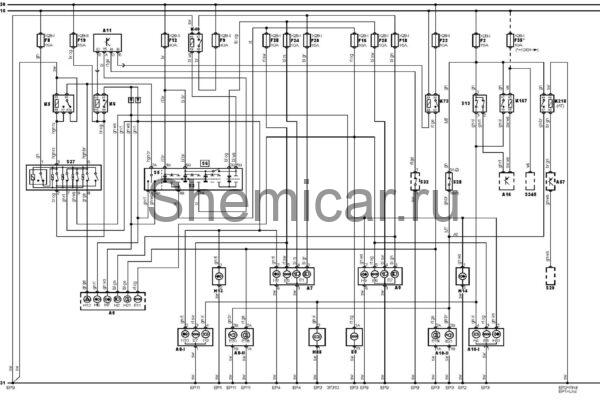

Электросхема внешнего освещения Land Rover Freelander

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара всборе

A8-I

Левый задний фонарь всборе

A8-II

Левый задний фонарь всборе

A9

Правая фара всборе

A10-I

Правый задний фонарь в сборе

A10-II

Правый задний фонарь в сборе

A11

Многофункциональный блок управления

A16

Электронный блок управления ABS

A57

Электронный блок управления трансмиссией (TCM)

EP1

Точка массы

EP11

Точка массы

EP2

Точка массы

EP3

Точка массы

EP4

Точка массы

EP9

Точка массы

E1

Лампа левой фары

E2

Лампа правой фары

E5

Лампа левого переднего габарита

E6

Лампа правогопереднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E11

Лампа(ы) подсветки комбинации приборов

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F2

Предохранитель

F8

Предохранитель

F9

Предохранитель

F12

Предохранитель

F16

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F22

Предохранитель

F24

Предохранитель

F25

Предохранитель

F28

Предохранитель

F35

Предохранитель

H2

Индикатор включения дальнего света фар

H3

Лампа левого стоп-сигнала

H4

Лампа правогостоп-сигнала

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателяповорота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H12

Индикатор включения аварийнойсигнализации

H13

Левый повторитель указателей поворота / габарит

H14

Правый повторитель указателей поворота / габарит

H21

Индикатор включения задних противотуманных фонарей

H85

Лампа центрального стоп-сигнала

K5

Реле-прерыватель указателей поворота

K6

Реле аварийной сигнализации

K40

Реле дальнего света фар

K73

Реле задних противотуманных фонарей

K167

Реле стоп-сигналов

K218

Реле фонарей заднего хода

S3

Выключатель фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S29

Выключатель запрещения запуска

S32

Выключатель задних противотуманных фонарей

S345

Выключатель системы помощи при спуске по склону

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
