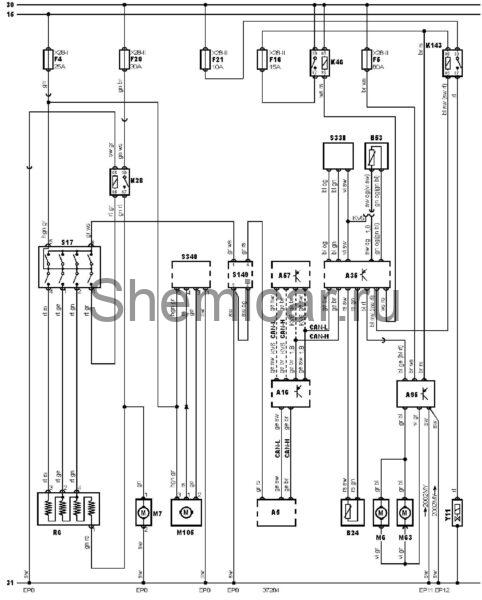

Электросхема кондиционера Land Rover Freelander

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП

A95

Блок управления электродвигателем вентилятора системы охлаждения

B24

Датчик температуры охлаждающей жидкости

B53

Датчик температуры за испарителем

EP11

Точка заземления

EP12

Точка заземления

EP8

Точка заземления

F4

Предохранитель

F5

Предохранитель

F16

Предохранитель

F20

Предохранитель

F21

Предохранитель

K28

Реле электродвигателя вентилятора отопителя

K46

Реле системы управления двигателем

K143

Реле электромагнитной муфты компрессора кондиционера

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M63

Электродвигатель вентилятора конденсатора кондиционера

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

R6

Резистор электродвигателя вентилятора отопителя

S17

Выключатель электродвигателя вентилятора кондиционера/отопителя

S149

Главный выключатель кондиционера

S338

Двойной датчик-выключатель по давлению хладагента в системе кондиционирования

S340

Переключатель забора воздуха

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
