Электросхема звукового сигнала Land Rover Freelander

Электрическая схема звукового сигнала Land Rover Freelander 1997, 1998, 1999, 2000,2001, 2002, 2003 года выпуска.

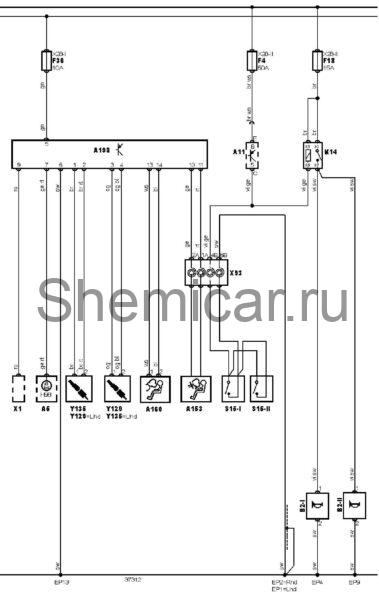

Электросхема звукового сигнала (-2003).

обозначения к электрической схеме Land Rover Freelander

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Многофункциональный блок управления
A153	Подушка безопасности водителя
A160	Подушка безопасности пассажира
A198	Электронный блок управления SRS
B2-I	Звуковой сигнал (двойной)
B2-II	Звуковой сигнал (двойной)
EP1	Точка массы
EP13	Точка массы
EP2	Точка массы
EP4	Точка массы
EP9	Точка массы
F4	Предохранитель
F18	Предохранитель
F36	Предохранитель
H98	Индикатор SRS
K14	Реле звукового сигнала
S15-I	Выключатель звукового сигнала
S15-II	Выключатель звукового сигнала
X1	Диагностический разъем (DLC)
X93	Спиральный провод(SRS)
Y129	Преднатяжитель ремня безопасности пассажира
Y135	Преднатяжитель ремня безопасности водителя

цвета проводов на схеме.
