Электросхема системы запуска Land Rover Freelander
Электрическая схема системы запуска Land Rover Freelander 1997, 1998, 1999, 2000,2001, 2002, 2003 года выпуска.

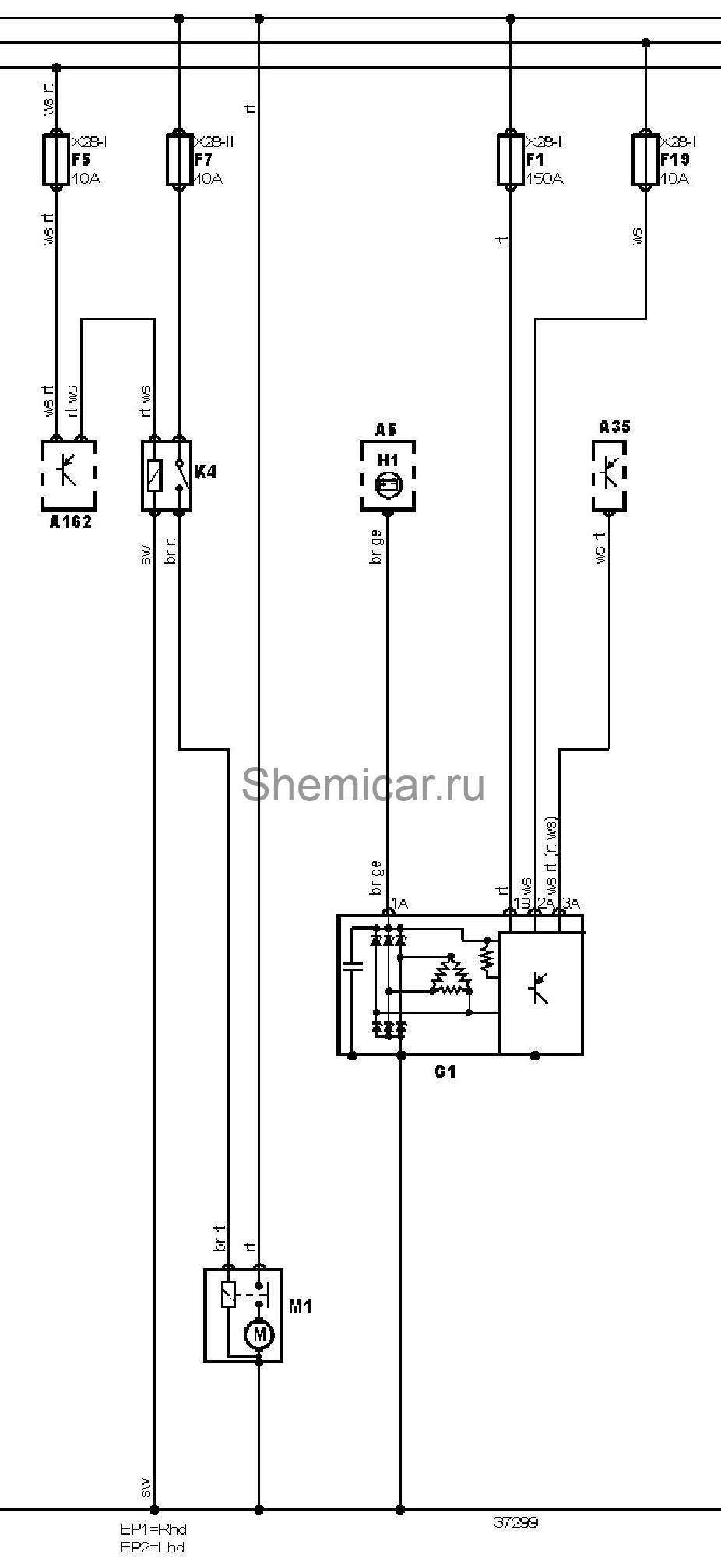

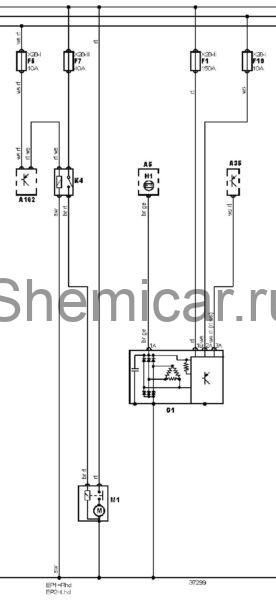

Электросхема системы запуска (-2003).
обозначения к электрической схеме Land Rover Freelander
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
50 | Замок зажигания — сигнал запуска |
A5 | Комбинация приборов |
A35 | Электронный блок управления двигателем (ECM) |
A162 | Электронный блок управления иммобилайзером |
EP1 | Точка массы |
EP2 | Точка массы |
F1 | Предохранитель |
F5 | Предохранитель |
F7 | Предохранитель |
F19 | Предохранитель |
G1 | Г енератор |
H1 | Индикатор зарядки аккумуляторной батареи |
K4 | Реле стартера |
M1 | Стартер |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
