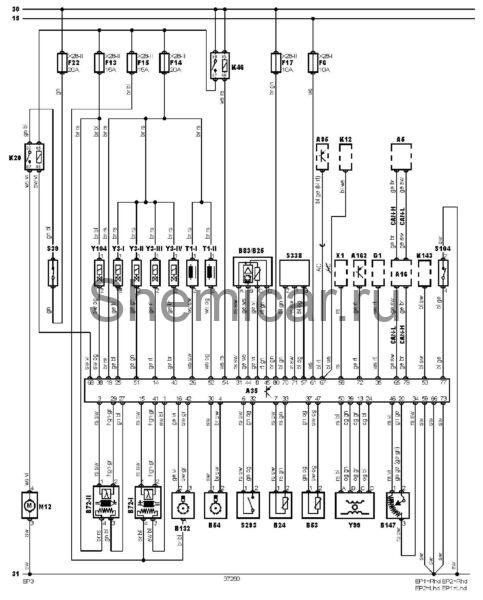

Электросхема двигателя 18K16 Land Rover Freelander

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A95

Блок управления электродвигателем вентилятора системы охлаждения

A162

Электронный блок управления иммобилайзером

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B53

Датчик температуры воздуха за испарителем кондиционера

B54

Датчик положения коленчатого вала

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B83

Датчик абсолютного давления во впускном коллекторе

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP2

Точка массы

EP3

Точка массы

F6

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F17

Предохранитель

F22

Предохранитель

G1

Г енератор

K12

Реле электродвигателя вентилятора системы охлаждения

K20

Реле топливного насоса

K46

Реле системы управления двигателем

K143

Реле электромагнитной муфты компрессора кондиционера

M12

Топливныйнасос

S39

Инерционный выключатель отсечки подачи топлива

S104

Концевой выключатель дроссельной заслонки

S293

Датчик-выключатель по температуре моторного масла

S338

Двойной датчик-выключатель подавлению хладагента в системе кондиционирования

T1-I

Катушка зажигания

T1-II

Катушка зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек 1

Y3-I

Форсунка

Y3-II

Форсунка

Y3-III

Форсунка

Y3-IV

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
