Электросхема DLC Land Rover Freelander

Электрическая схема DLC Land Rover Freelander 1997, 1998, 1999, 2000,2001, 2002, 2003 года выпуска.

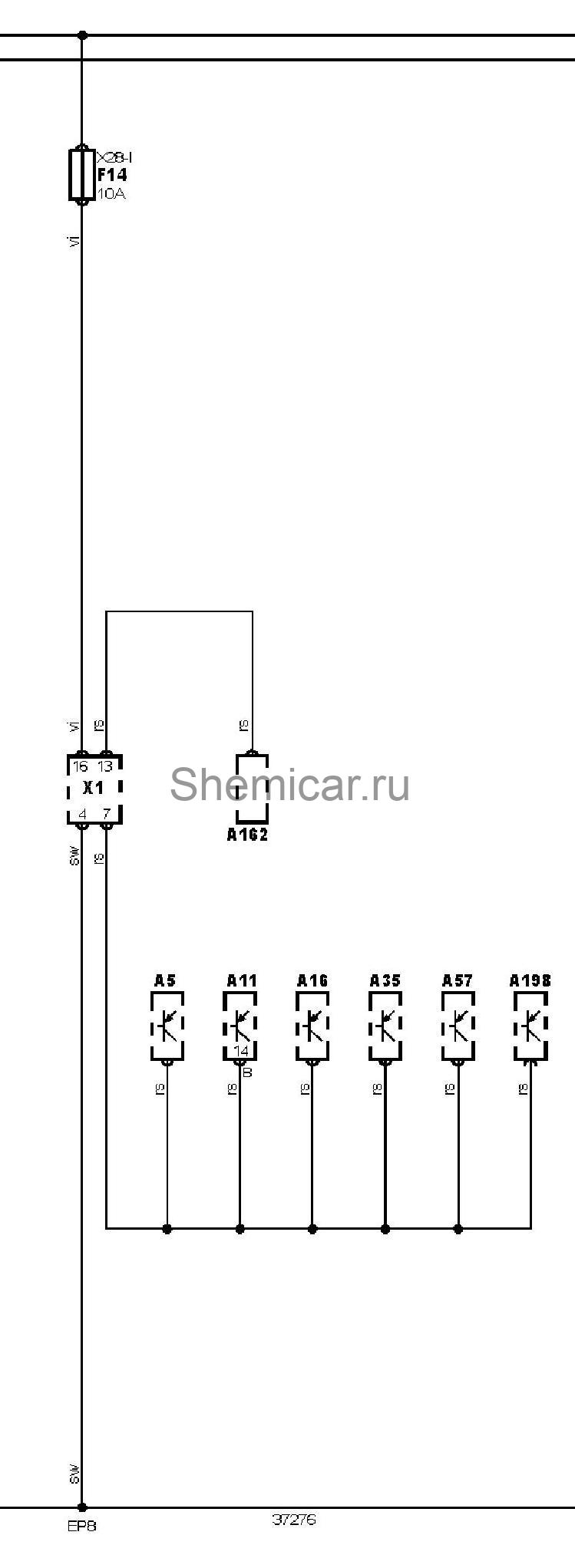

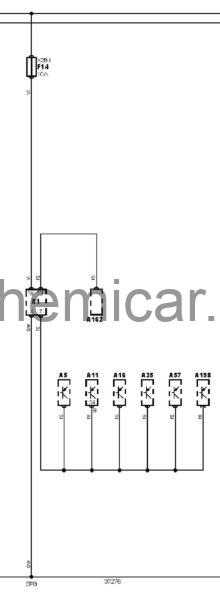

Электросхема диагностического разъема DLC (-2003).

обозначения к электрической схеме Land Rover Freelander

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Многофункциональный блок управления
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
A162	Электронный блок управления иммобилайзером
A198	Электронный блок управления SRS
EP8	Точка массы
F14	Предохранитель
X1	Диагностический разъем (DLC)

цвета проводов на схеме.
