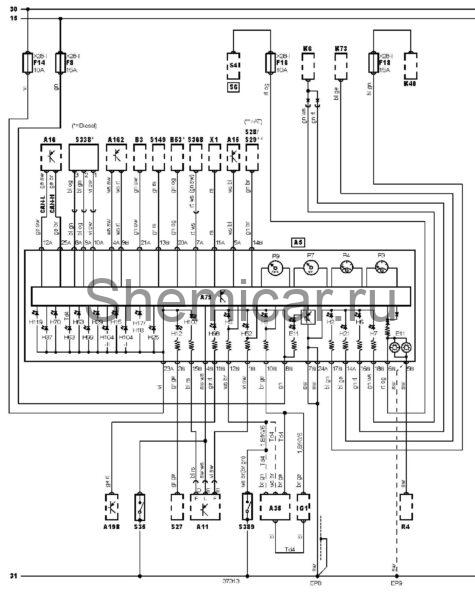

Электросхема приборной панели Land Rover Freelander

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A15

Блок управления системой поддержания скорости (круиз-контроль)

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A75

Блок управления комбинацией приборов

A162

Электронный блок управления иммобилайзером

A198

Электронный блок управления SRS

B3

Датчик указателя уровня топлива

B53

Датчик температуры воздуха за испарителем кондиционера

EP8

Точка массы

EP9

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

F8

Предохранитель

F14

Предохранитель

F16

Предохранитель

F18

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H12

Индикатор включения аварийной сигнализации

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H21

Индикатор включения задних противотуманных фонарей

H25

Индикатор свечей накаливания

H29

Индикатор ABS

H37

Индикатор низкого уровня моторного масла

H52

Индикатор открытой двери (левой двери или единственный)

H63

Индикатор неисправности системы управления двигателем (MIL)

H70

Индикатор системы поддержания скорости (круиз-контроля)

H98

Индикатор SRS

H99

Индикатор противобуксовочной системы

H104-I

Индикатор системы помощи при спуске по склону

H104-II

Индикатор системы помощи при спуске по склону

H107

Индикатор противоугонной системы

H119

Индикатор ограничителя частоты вращения

K6

Реле аварийной сигнализации

K40

Реле дальнего света фар

K73

Реле задних противотуманных фонарей

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

R4

Реостат подсветки комбинации приборов

S6

Комбинированный переключатель

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S29

Выключатель запрещения запуска

S35

Датчик включения стояночного тормоза

S149

Главный выключатель кондиционера

S338

Двойной датчик-выключатель подавлению хладагента в системе кондиционирования

S368

Датчик включенной передачи

S389

Датчик аварийного давления моторного масла

X1

Диагностический разъем (DLC)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
