Электросхема очистителей и омывателей тип 1 Citroen Xsara

Электрическая схема очистителей и омывателей Citroen Xsara 1997, 1998, 1999 года выпуска.

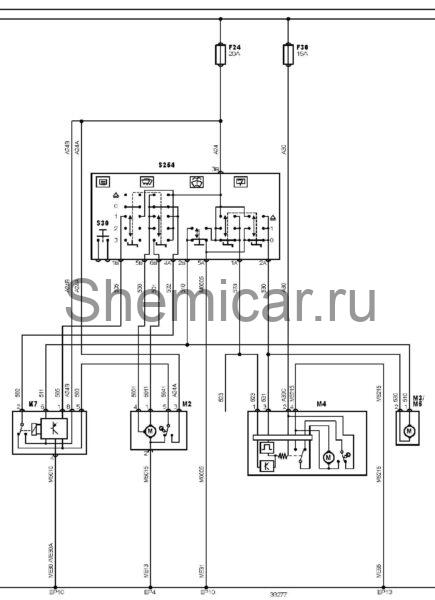

Электросхема очистителей и омывателей — Без датчика дождя

обозначения к электрической схеме Сitroen Xsara

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
EP10	Точка массы
EP13	Точка массы
EP4	Точка массы
F24	Предохранитель
F30	Предохранитель
K7	Реле прерывистого режима работы очистителя лобового стекла
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
M4	Электродвигатель очистителя заднего стекла
M5	Электродвигатель насоса омывателя заднего стекла
S254	Переключатель режимов работы очистителя лобового стекла

цвета проводов на схеме.
