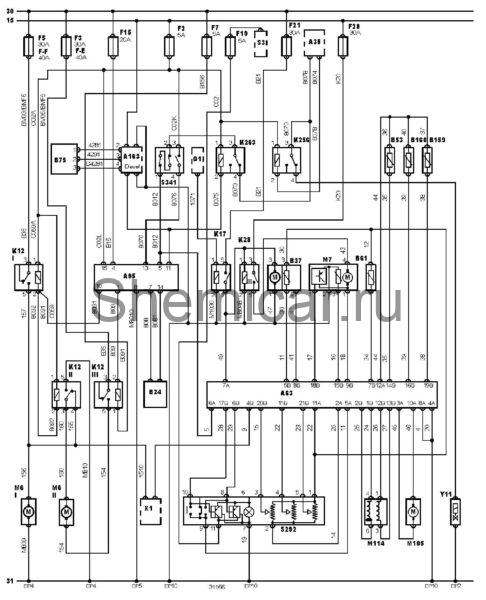

Электросхема кондиционера тип 2 Citroen Xsara

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A95

Блок управления электродвигателем вентилятора системы охлаждения

A163

Блок управления компрессором кондиционера

B24

Датчик температуры охлаждающей жидкости

B37

Датчик температуры воздуха в салоне

B53

Датчик температуры за испарителем

B61

Датчик температуры окружающего воздуха

B75

Датчик частоты вращения коленчатого вала

B159

Датчик температуры воздуха, подаваемого из вентиляционной решетки приборной панели

B160

Датчик температуры воздуха, подаваемого в ноги

F-E

Предохранитель

F-F

Предохранитель

F2

Предохранитель

F3

Предохранитель

F5

Предохранитель

F7

Предохранитель

F15

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

G1

Г енератор

K12-I

Реле электродвигателя вентилятора системы охлаждения

K12-II

Реле электродвигателя вентилятора системы охлаждения

K12-III

Реле электродвигателя вентилятора системы охлаждения

K17

Реле кондиционера

K28

Реле электродвигателя вентилятора отопителя

K256

Реле полного открытия дроссельной заслонки

K263

Реле отключения электромагнитной муфты компрессора кондиционера

M6-I

Электродвигатель вентилятора системы охлаждения

M6-II

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M114

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

S3

Выключатель фар

S292

Панель управления кондиционером/отопителем

S341

Тройной датчик-выключатель подавлению хладагента в системе кондиционирования

X1

Диагностический разъем (DLC)

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
