Электросхема центрального замка Citroen Xsara

Электрическая схема центрального замка Citroen Xsara 1997, 1998, 1999 года выпуска.

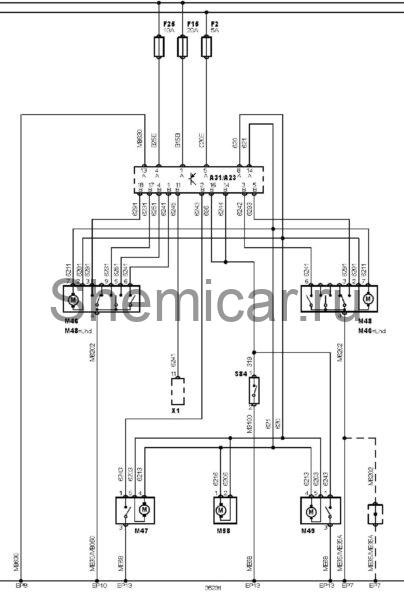

Электросхема центрального замка (-11.1999)

обозначения к электрической схеме Сitroen Xsara

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A31/A23	Блок управления центральным замком
EP10	Точка массы
EP13	Точка массы
EP7	Точка массы
EP8	Точка массы
F2	Предохранитель
F15	Предохранитель
F25	Предохранитель
M46	Электродвигатель центрального замка (дверь водителя)
M47	Электродвигатель центрального замка (левая задняя дверь)
M48	Электродвигатель центрального замка (дверь пассажира)
M49	Электродвигатель центрального замка (правая задняя дверь)
M58	Электродвигатель центрального замка (крышка багажника / задняя дверь)
S84	Выключатель привода замка багажника / задней двери
X1	Диагностический разъем (DLC)

цвета проводов на схеме.

bl = синий	br = коричневый
gn = зеленый	gr = серый
rs = розовый	rt = красный
ws = белый	hbl = голубой
el = кремовый	ge = желтый
nf= нейтральный	og=оранжевый
sw = черный	vi = фиолетовый
hgn= светло зеленый	rbr = пурпурный
