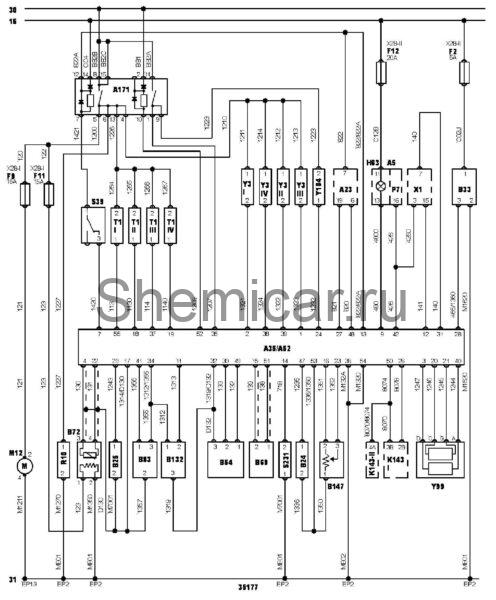

Электросхема двигателя RFS Citroen Xsara

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A23

Блок управления противоугонной системой

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

A171

Блок реле

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72

Подогреваемый кислородный датчик

B83

Датчик абсолютного давления воздуха во впускном коллекторе

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

F2

Предохранитель

F9

Предохранитель

F11

Предохранитель

F12

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

K143I

Реле электромагнитной муфты компрессора кондиционера

K143-II

Реле электромагнитной муфты компрессора кондиционера

M12

Топливныйнасос

P7

Тахометр

R10

Подогреватель корпуса дроссельной заслонки

S39

Инерционный выключатель отсечки подачи топлива

S231

Датчик-выключатель подавлению в системе усилителя рулевого управления

T1 I

Катушка зажигания

T1 II

Катушка зажигания

T1 III

Катушка зажигания

T1 IV

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
