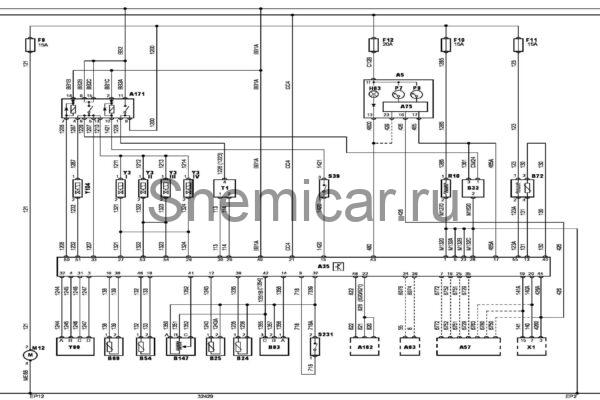

Электросхема двигателя NFZ тип 1 Citroen Xsara

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A162

Электронный блок управления иммобилайзером

A171

Блок реле

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72

Подогреваемый кислородный датчик

B83

Датчик абсолютного давления воздуха во впускном коллекторе

B147

Датчик положения дроссельной заслонки

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

M12

Топливныйнасос

P7

Тахометр

P9

Спидометр

R10

Подогреватель корпуса дроссельной заслонки

S39

Инерционный выключатель отсечки подачи топлива

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
