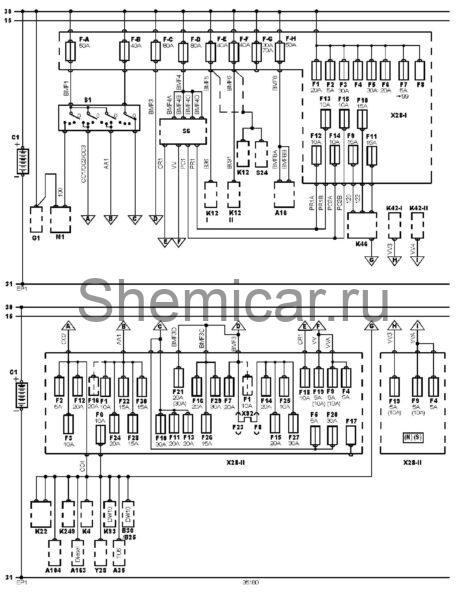

Электросхема распределения питания Citroen Xsara

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A104

Блок управления свечами накаливания

A163

Блок управления компрессором кондиционера

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

C1

Аккумуляторная батарея

EP1

Точка массы

F-A

Предохранитель

F-B

Предохранитель

F-C

Предохранитель

F-D

Предохранитель

F-E

Предохранитель

F-F

Предохранитель

F-G

Предохранитель

F-H

Предохранитель

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

F22

Предохранитель

F23

Предохранитель

F24

Предохранитель

F25

Предохранитель

F26

Предохранитель

F27

Предохранитель

F28

Предохранитель

F29

Предохранитель

F30

Предохранитель

G1

Г енератор

K4

Реле стартера

K12

Реле электродвигателя вентилятора системы охлаждения

K12-I

Реле электродвигателя вентилятора системы охлаждения

K12-II

Реле электродвигателя вентилятора системы охлаждения

K22

Релесвечей накаливания

K42-I

Реле системы освещения в дневное время

K42-II

Реле системы освещения в дневное время

K46

Реле системы управления двигателем

K93

Реле таймера свечей накаливания

K249

Реле клапана отсечки топлива

M1

Стартер

S1

Замок зажигания

S6

Комбинированный переключатель

S24

Датчик-выключатель электродвигателя вентилятора системы охлаждения по температуре охлаждающей жидкости

X28-I

Блок предохранителей/реле

X28-II

Блок предохранителей/реле

X92

Разъем (джампер)

Y28

Э/м клапан системы рециркуляции ОГ (EGR)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
