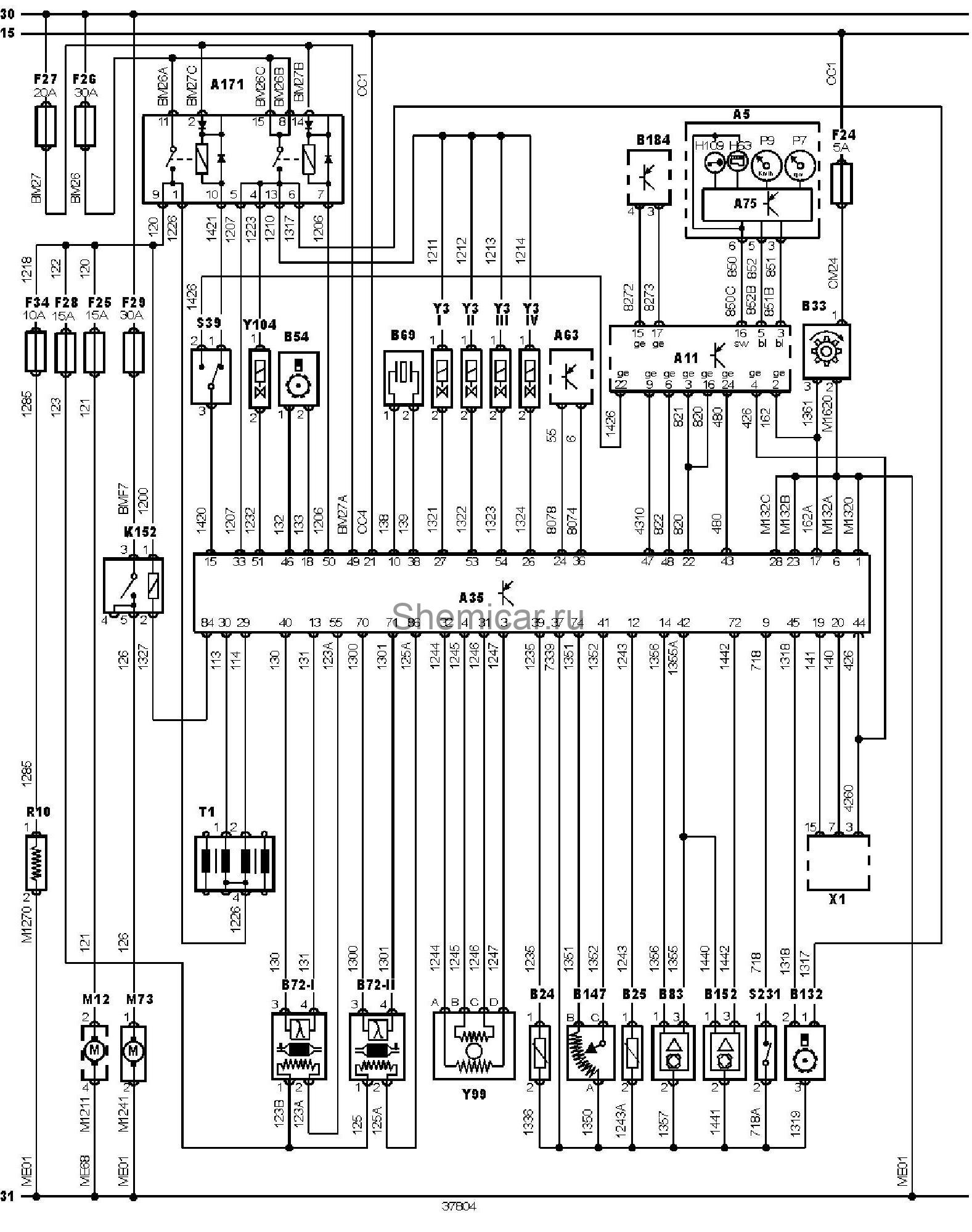

Электросхема двигателя KFX тип 3 Citroen Xsara

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A35

Электронный блок управления двигателем (ECM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A171

Блок реле

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B83

Датчик абсолютного давления во впускном коллекторе

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

F24

Предохранитель

F25

Предохранитель

F26

Предохранитель

F27

Предохранитель

F28

Предохранитель

F29

Предохранитель

F34

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

H109

Индикатор иммобилайзера

K152

Реле насоса системы подачи воздуха на выпуск

M12

Топливныйнасос

M73

Насос системы подачи воздуха на выпуск

P7

Тахометр

P9

Спидометр

R10

Подогреватель корпуса дроссельной заслонки

S39

Инерционный выключатель отсечки подачи топлива

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
